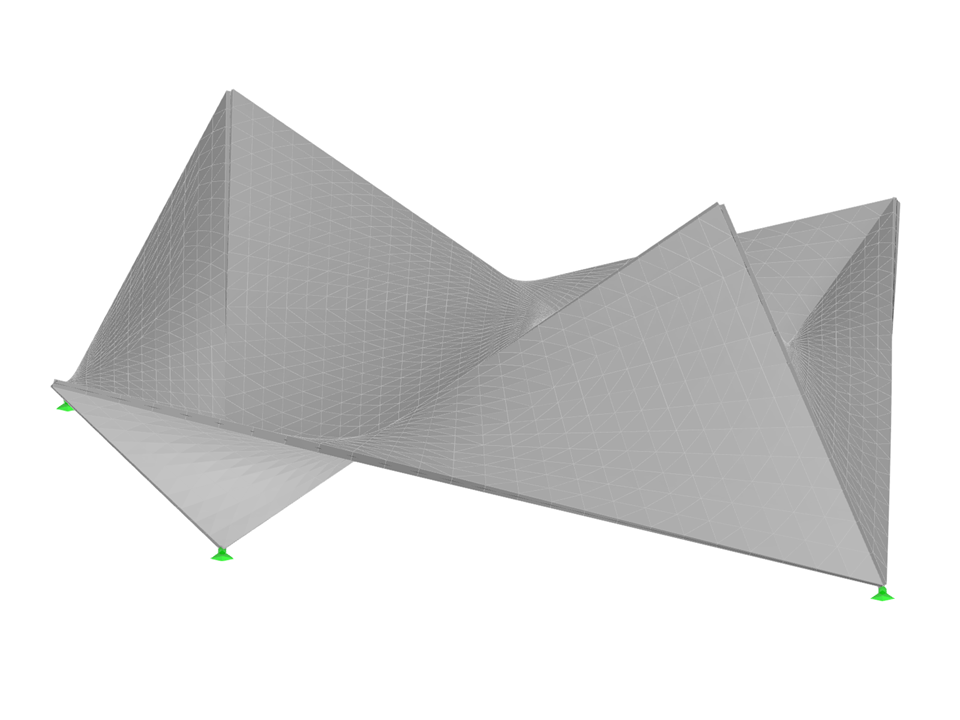

Zakrzywiona konstrukcja płaska
Liczba węzłów | 8 |
Liczba linii | 12 |
Liczba prętów | 0 |
Liczba powierzchni | 5 |
Ilość brył | 0 |
Ilość przypadków obciążenia | 9 |
Ilość KO | 0 |
Liczba kombinacji wyników | 0 |
Ciężar całkowity | 108,803 t |
Wymiary (metryczne) | 20,000 x 6,000 x 20,000 m |
Wymiary (imperialne) | 65.62 x 19.69 x 65.62 feet |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
