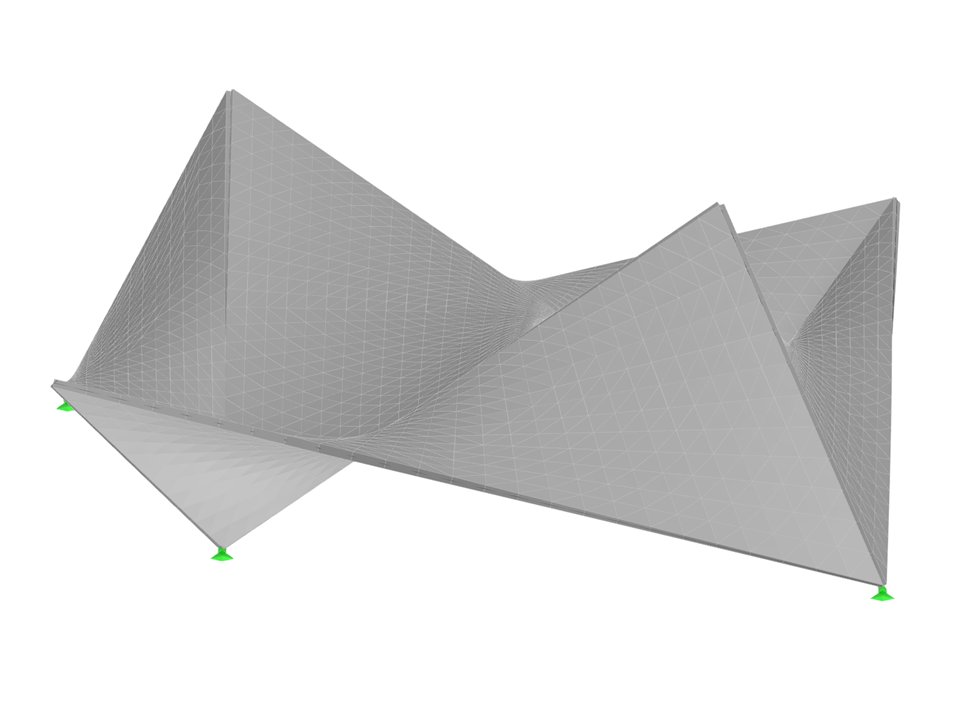

Estructura plana curva
Número de nudos | 8 |
Número de líneas | 12 |
Número de barras | 0 |
Número de superficies | 5 |
Número de sólidos | 0 |
Número de casos de carga | 9 |
Número de combinaciones de carga | 0 |
Número de combinaciones de resultados | 0 |
Peso completo | 108.803 t |
Dimensiones (métricas) | 20,000 x 6,000 x 20,000 m |
Dimensiones (imperiales) | 65.62 x 19.69 x 65.62 feet |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
