Model ten zostanie wykorzystany podczas bezpłatnego webinarium "Analiza naprężeń dla powierzchni i prętów w programie RFEM 6 i RSTAB 9" w dniu 14.07.2020 (w języku angielskim, 12.07.2020, w języku niemieckim).

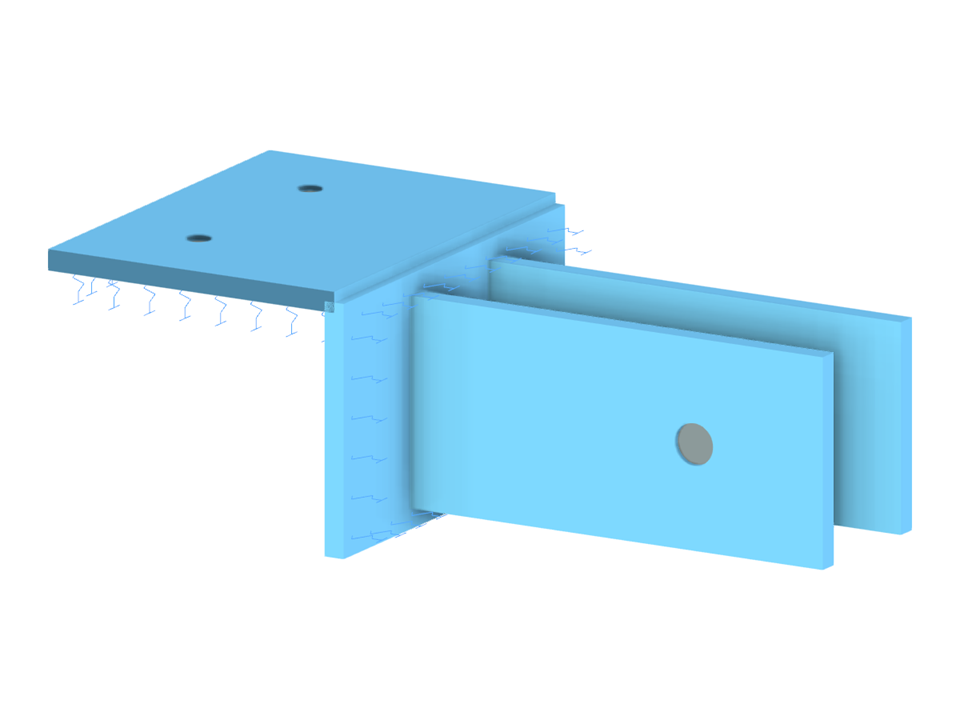

wspornik
Liczba węzłów | 29 |
Liczba linii | 29 |
Liczba prętów | 4 |
Liczba powierzchni | 8 |
Ilość brył | 0 |
Ilość przypadków obciążenia | 1 |
Ilość KO | 1 |
Liczba kombinacji wyników | 0 |
Ciężar całkowity | 0,008 t |
Wymiary (metryczne) | 0,201 x 0,120 x 0,401 m |
Wymiary (imperialne) | 0.66 x 0.39 x 1.32 feet |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
