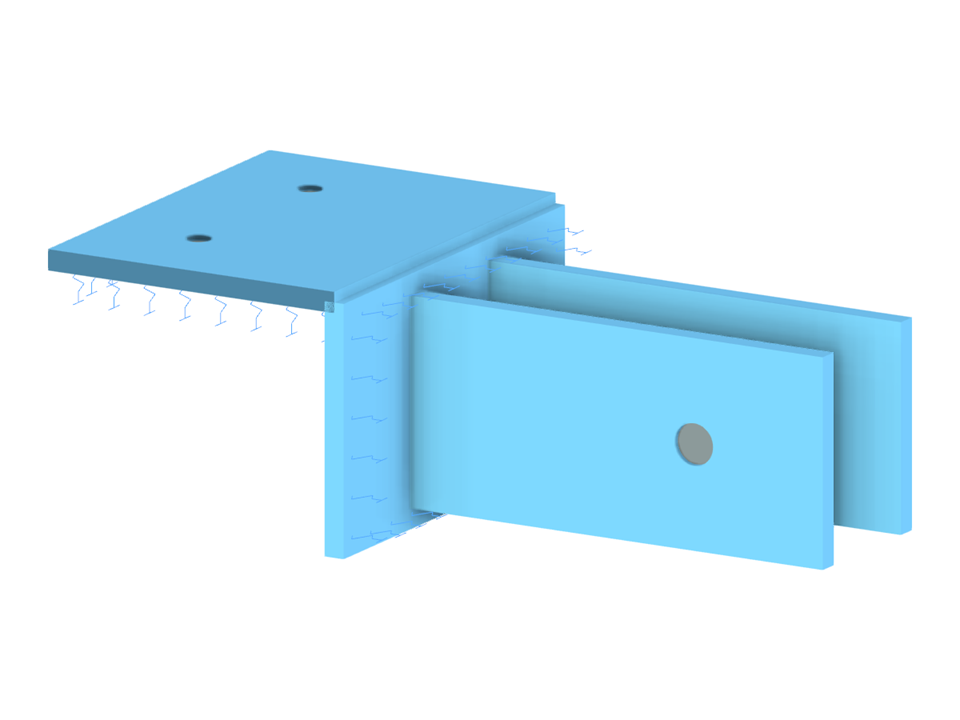

Scarica qui il modello di una console e aprilo con il software di calcolo agli elementi finiti RFEM.
Questo modello è utilizzato nel webinar gratuito "Analisi delle tensioni di superfici e aste in RFEM 6 e RSTAB 9" il 14 luglio 2020 (12 luglio 2020 in tedesco).
Modello utilizzato in
Console
| Numero di nodi | 29 |
| Numero di linee | 29 |
| Numero di aste | 4 |
| Numero di superfici | 8 |
| Numero di solidi | 0 |
| Numero di casi di carico | 1 |
| Nr. di combinazioni di carico | 1 |
| Nr. di combinazioni di risultati | 0 |
| Peso totale | 0,008 t |
| Dimensioni (metriche) | 0.201 x 0.120 x 0.401 m |
| Dimensioni (imperiali) | 0.66 x 0.39 x 1.32 feet |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
