Pobierz model stropu żelbetowego tutaj i otwórz go w programie RFEM 6, MES.
Model ten został wykorzystany podczas bezpłatnego szkolenia online „Wstęp do projektowania konstrukcji żelbetowych”.
- RFEM 6 | Studenci | Wprowadzenie do wymiarowania betonu zbrojonego
- RFEM 6 | Studenci | Wprowadzenie do wymiarowania betonu zbrojonego
- RFEM 6 | Studenci | Wprowadzenie do wymiarowania betonu zbrojonego
- RFEM 6 | Studenci | Wprowadzenie do wymiarowania betonu zbrojonego
- RFEM 6 | Studenci | Wstęp do wymiarowania betonu zbrojonego
- RFEM 6 | Studenci | Wstęp do wymiarowania betonu zbrojonego
- RFEM 6 dla studentów | Wprowadzenie do wymiarowania betonu zbrojonego | 19 maja 2022
- RFEM 6 dla studentów | Wprowadzenie do wymiarowania betonu zbrojonego | 17 maja 2023
- RFEM 6 dla studentów | Wstęp do wymiarowania betonu zbrojonego | 23 listopada 2023
- RFEM 6 dla studentów | Wstęp do wymiarowania betonu zbrojonego | 8 maja 2024

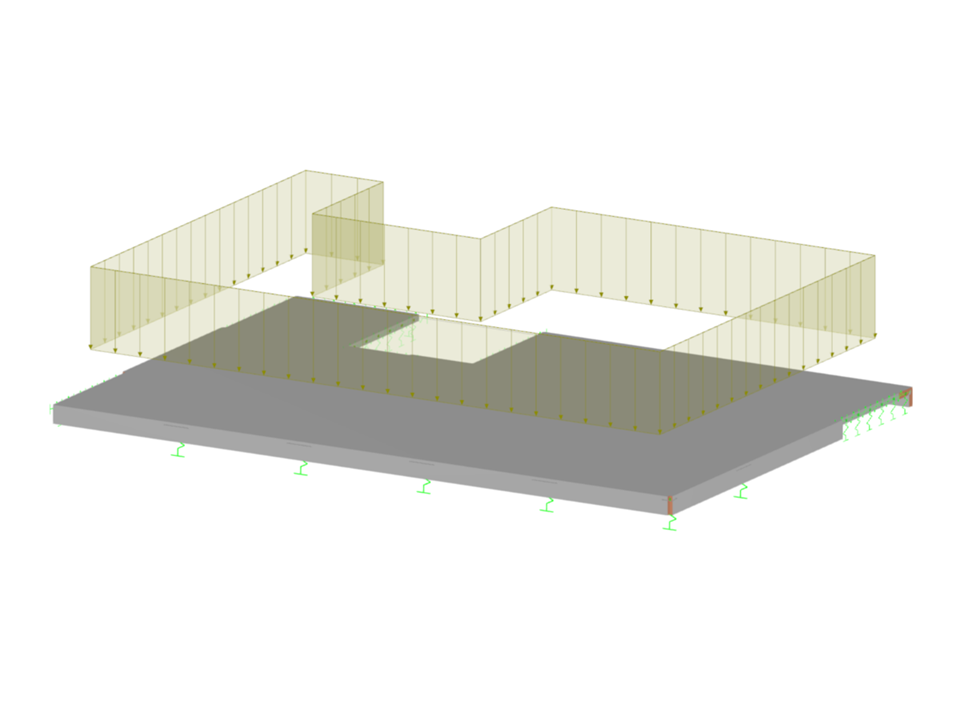

płyta żelbetowa
Liczba węzłów | 25 |
Liczba linii | 20 |
Liczba prętów | 12 |
Liczba powierzchni | 1 |
Ilość brył | 0 |
Ilość przypadków obciążenia | 2 |
Ilość KO | 4 |
Liczba kombinacji wyników | 0 |
Ciężar całkowity | 256,605 t |
Wymiary (metryczne) | 25,000 x 0,000 x 17,000 m |
Wymiary (imperialne) | 82.02 x 0 x 55.77 feet |
