Tutaj można pobrać model budynku żelbetowego i otworzyć go w programie RFEM do analizy statyczno-wytrzymałościowej.
Model ten został wykorzystany w bezpłatnym webinarium "Uwzględnienie etapów budowy w programie RFEM 6" w dniu 13 stycznia 2022 r. (w języku angielskim, 11 stycznia 2022 w języku niemieckim).
Model wykorzystany w

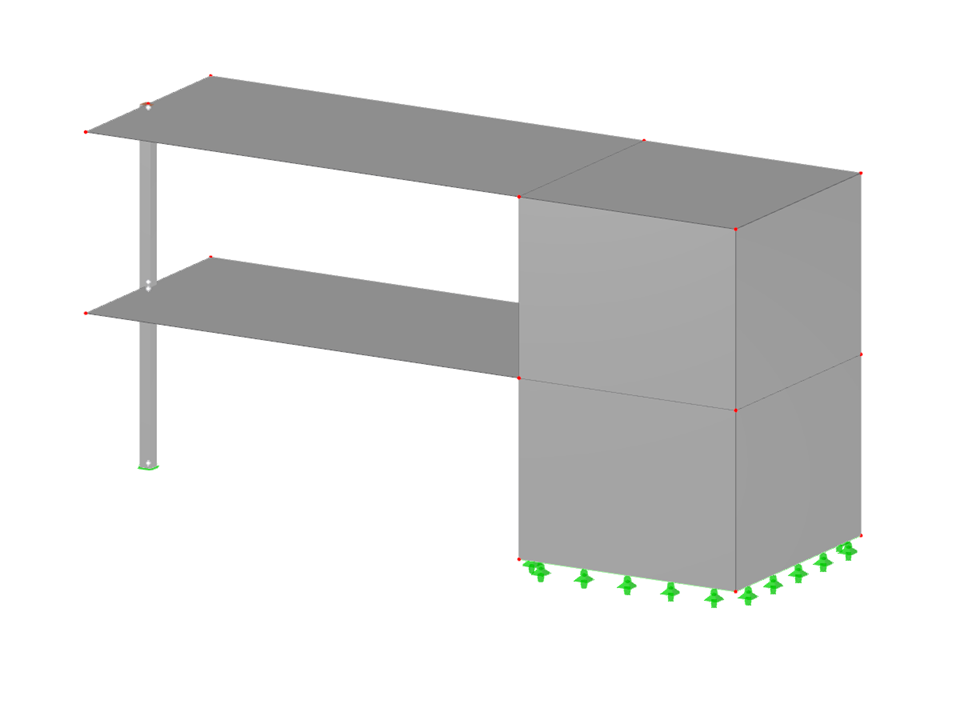

Budynek z betonu zbrojonego
| Liczba węzłów | 19 |
| Liczba linii | 30 |
| Liczba prętów | 2 |
| Liczba powierzchni | 12 |
| Ilość brył | 0 |
| Ilość przypadków obciążenia | 1 |
| Ilość KO | 0 |
| Liczba kombinacji wyników | 0 |
| Ciężar całkowity | 144,600 t |
| Wymiary (metryczne) | 12,000 x 6,000 x 4,000 m |
| Wymiary (imperialne) | 39.37 x 19.69 x 13.12 feet |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
