Scarica qui il modello di un edificio in cemento armato e aprilo con il software strutturale agli elementi finiti RFEM.
Questo modello viene utilizzato nel webinar gratuito "Considerazione delle fasi costruttive in RFEM 6" il 13 gennaio 2022 (in inglese, 11 gennaio 2022 in tedesco).
Modello utilizzato in

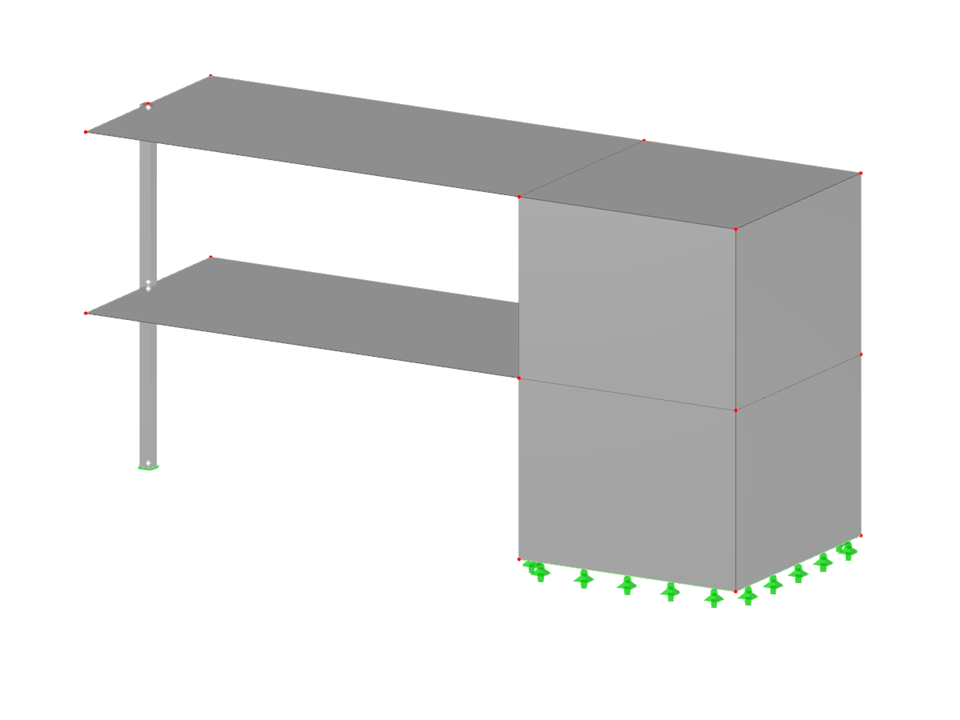

Edificio in cemento armato
| Numero di nodi | 19 |
| Numero di linee | 30 |
| Numero di aste | 2 |
| Numero di superfici | 12 |
| Numero di solidi | 0 |
| Numero di casi di carico | 1 |
| Nr. di combinazioni di carico | 0 |
| Nr. di combinazioni di risultati | 0 |
| Peso totale | 144,600 t |
| Dimensioni (metriche) | 12.000 x 6.000 x 4.000 m |
| Dimensioni (imperiali) | 39.37 x 19.69 x 13.12 feet |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
