Faça aqui o download do modelo de um edifico em betão armado e abra-o com o programa de elementos finitos RFEM.
Este modelo é utilizado no seminário web gratuito "Consideração das fases de construção no RFEM 6" a 13 de janeiro de 2022 (em inglês, 11 de janeiro de 2022 em alemão).
Modelo utilizado em

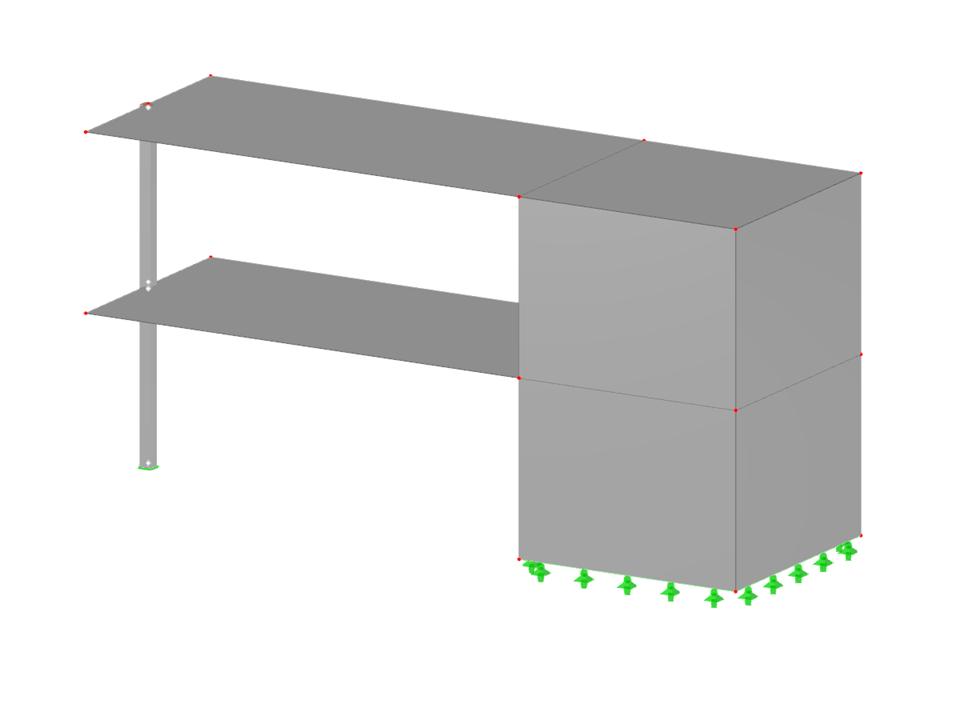

Edifício de betão armado
| Número de nós | 19 |
| Número de linhas | 30 |
| Número de barras | 2 |
| Número de superfícies | 12 |
| Número de sólidos | 0 |
| Número de casos de carga | 1 |
| Número de combinações de cargas | 0 |
| Número de combinações de resultados | 0 |
| Peso total | 144,600 t |
| Dimensões (métricas) | 12,000 x 6,000 x 4,000 m |
| Dimensões (imperial) | 39.37 x 19.69 x 13.12 feet |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
