Model stworzony przez zespół techniczny Dlubal Latam. Model może być również dostępny jako sparametryzowany blok na stronie Dlubal Latam.
Plik do pobrania zawiera sparametryzowany model zapisany w postaci bloku (plik typu *.rfs). Więcej informacji na temat sparametryzowanych modeli i bloków można znaleźć w sekcji Krótki tutorial wideo - SVT 010 | Tworzenie i importowanie bloków - patrz link poniżej.

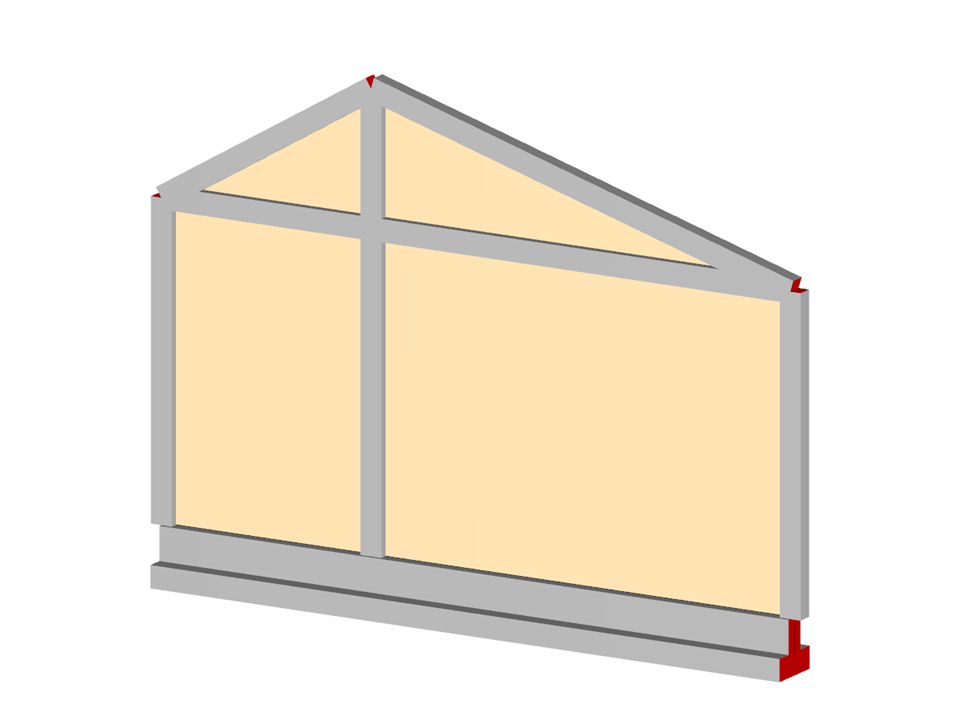

Pochyła ściana murowana
Parametry bloku mogą być edytowane dynamicznie | |
Liczba węzłów | 7 |
Liczba linii | 9 |
Liczba prętów | 9 |
Liczba powierzchni | 3 |
Ciężar całkowity | 6,325 t |
Wymiary (metryczne) | 6,000 x 0,000 x 4,306 m |
Wymiary (imperialne) | 19.69 x 0 x 14.13 feet |
Wersja programu | 5.26.02 |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
