Plik do pobrania zawiera sparametryzowany model zapisany jako blok (plik typu *.rfs lub *.rf6). Więcej informacji na temat sparametryzowanych modeli i bloków znajduje się w Krótki tutorial wideo - SVT 010 | Tworzenie i importowanie bloków - kliknij poniższy link.Model został stworzony przez zespół techniczny Dlubal Latam.

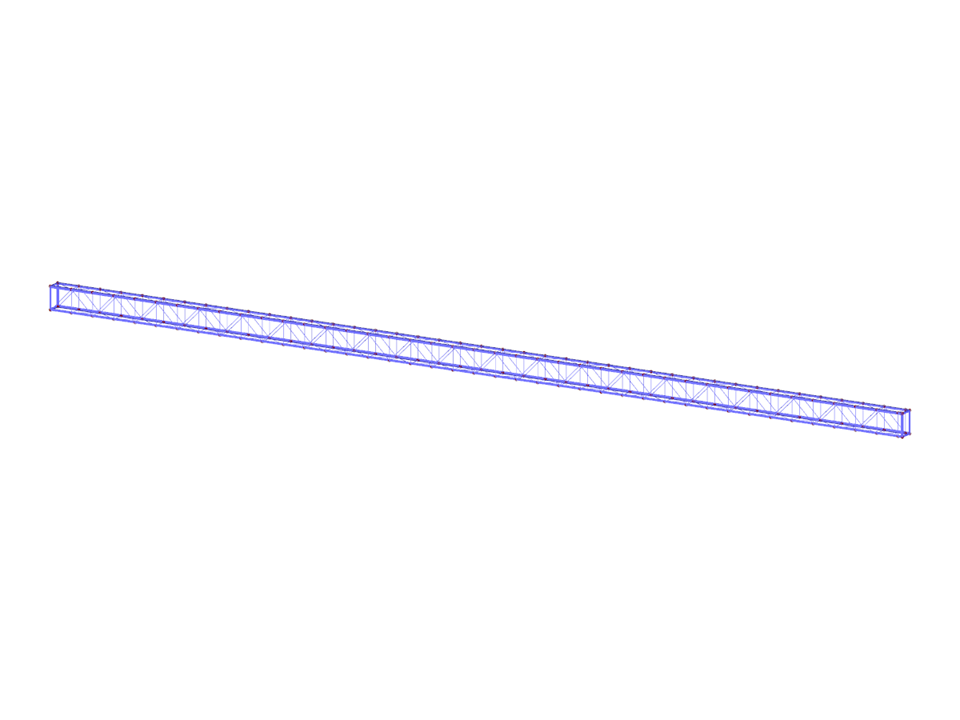

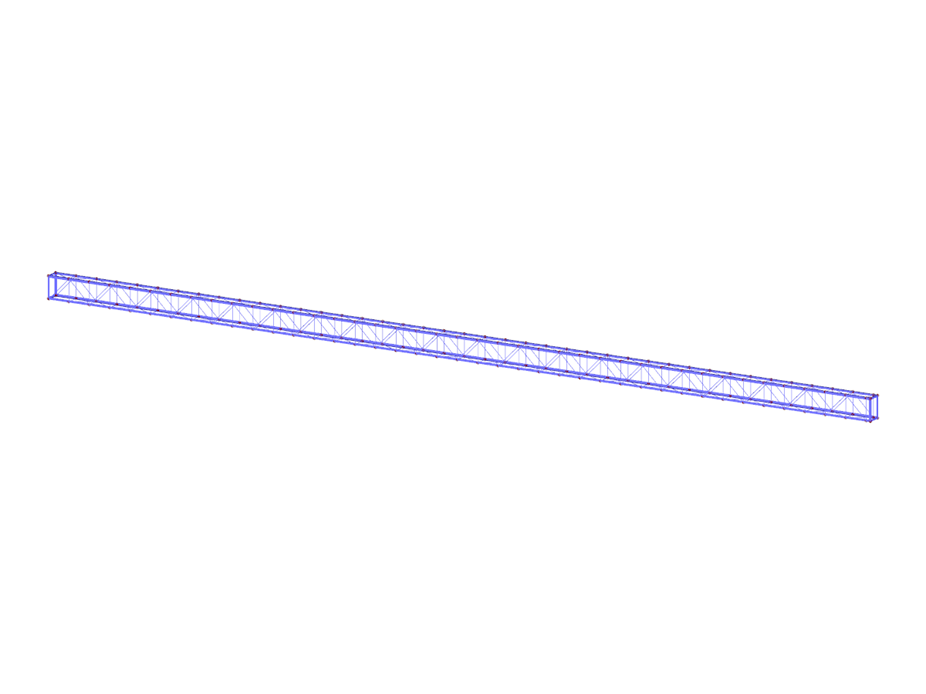

Dźwigar kratowy
Parametry bloku mogą być edytowane dynamicznie | |
Liczba węzłów | 170 |
Liczba linii | 333 |
Liczba prętów | 333 |
Liczba powierzchni | 0 |
Ilość brył | 0 |
Ilość przypadków obciążenia | 0 |
Ilość KO | 0 |
Liczba kombinacji wyników | 0 |
Ciężar całkowity | 0,436 t |
Wymiary (metryczne) | 20,100 x 0,500 x 0,300 m |
Wymiary (imperialne) | 65.94 x 1.64 x 0.98 feet |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
