Файл для скачивания содержит параметризованную модель, сохраненную в виде блока (тип файла *.rfs или *.rf6). Более подробную информацию о параметризованных моделях и блоках вы найдете в кратком видеоуроке - SVT 010 | Создание и импорт блоков - ссылка ниже.Модель была создана техническим коллективом Dlubal Latam.

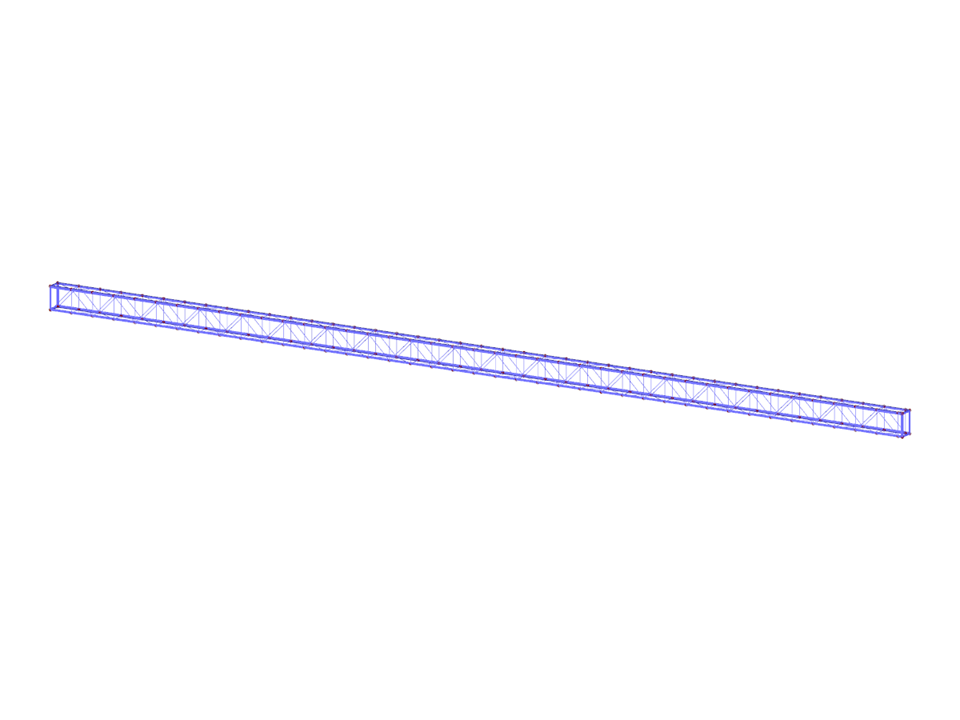

элемент фермы
Параметры блока можно редактировать динамически | |
Количество узлов | 170 |
Количество линий | 333 |
Количество стержней | 333 |
Количество поверхностей | 0 |
Количество тел | 0 |
Количество загружений | 0 |
Количество сочетаний нагрузок | 0 |
Количество расчетных сочетаний | 0 |
Общий вес | 0,436 t |
Размеры (метрические) | 20,100 x 0,500 x 0,300 m |
Размеры (имперские) | 65.94 x 1.64 x 0.98 feet |
