要下载的文件包含一个参数化的块模型(文件类型*.rfs或*.rf6)。 更多关于参数化模型和块,请参见视频教程 - SVT 010 | 创建和导入块 - 见下面的链接。

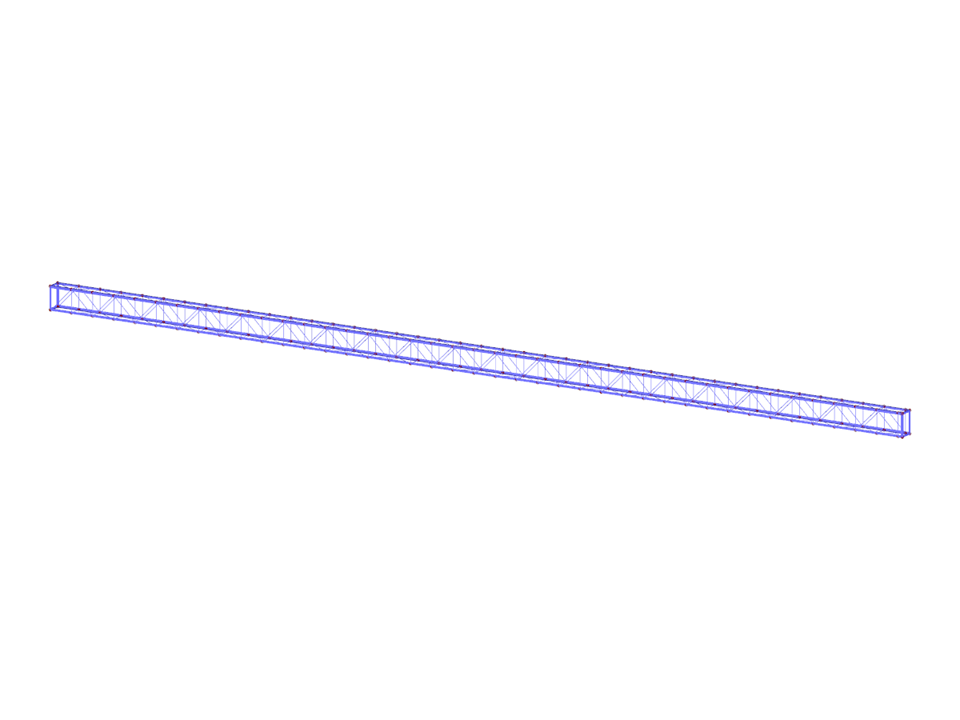

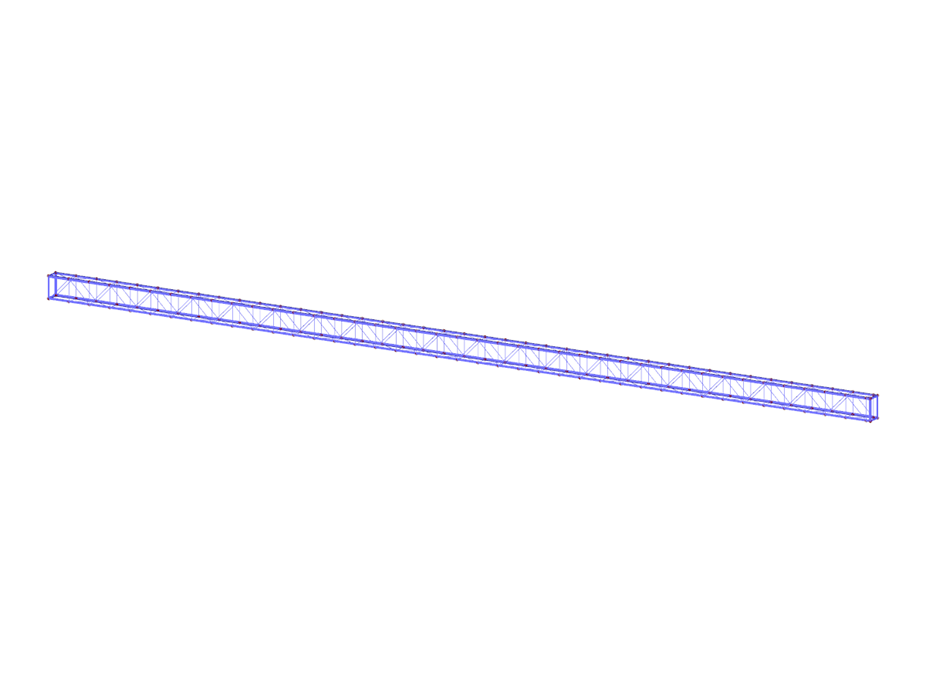

桁架梁
块参数可动态编辑 | |
节点数目: | 170 |
线的数目 | 333 |
杆件数目: | 333 |
面的数目: | 0 |
实体数目 | 0 |
荷载工况数目 | 0 |
荷载组合数目 | 0 |
结果组合数目 | 0 |
总重量 | 0,436 t |
翘曲区域尺寸 | 20.100 x 0.500 x 0.300 m |
您可以下载该结构分析模型来进行专业练习,或者用于您的工程项目。 但是我们不保证模型的准确性或完整性,也不承担任何责任。
