Głowica pala składająca się z dwóch pali i dwóch utwierdzonych słupów.
Plik do pobrania zawiera sparametryzowany model zapisany w postaci bloku (plik typu *.rfs). Więcej informacji na temat sparametryzowanych modeli i bloków można znaleźć w sekcji Krótki tutorial wideo - SVT 010 | Tworzenie i importowanie bloków - patrz link poniżej.
Model został stworzony przez zespół techniczny Dlubal Latam.

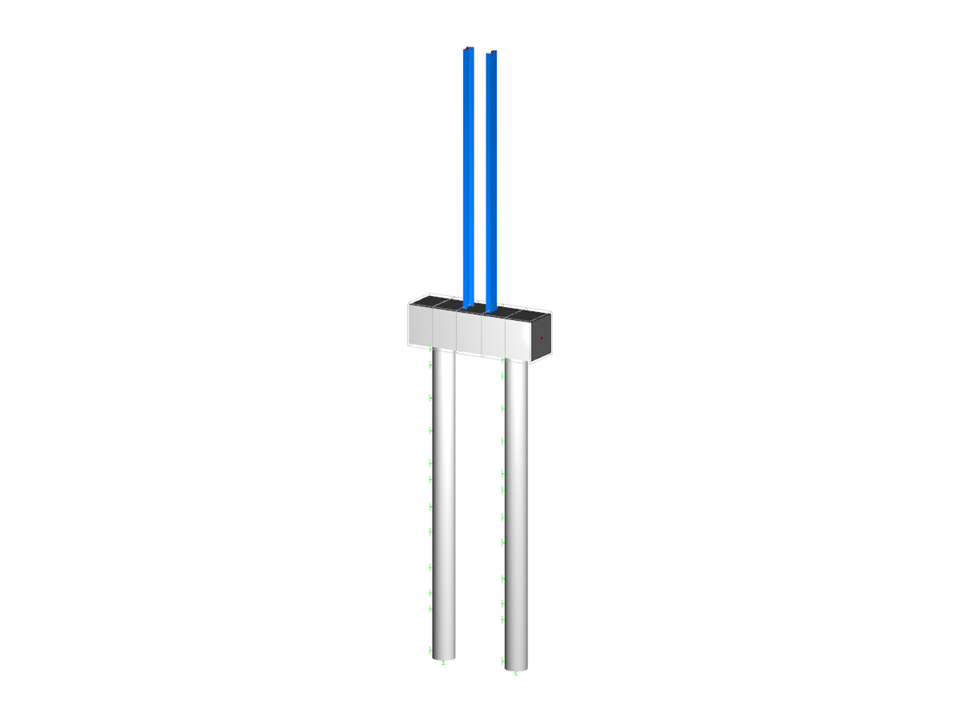

Głowica pala ze stałymi słupami
Parametry bloku mogą być edytowane dynamicznie | |
Liczba węzłów | 14 |
Liczba linii | 13 |
Liczba prętów | 13 |
Liczba powierzchni | 0 |
Ilość brył | 0 |
Ilość przypadków obciążenia | 1 |
Ilość KO | 0 |
Liczba kombinacji wyników | 0 |
Ciężar całkowity | 6,464 t |
Wymiary (metryczne) | 2,450 x 11,000 x 0,000 m |
Wymiary (imperialne) | 8.04 x 36.09 x 0 feet |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
