Hlava piloty se skládá ze dvou pilot se dvěma pevnými sloupy.
Soubor ke stažení obsahuje parametrický model uložený jako blok (typ souboru *.rfs). Další informace o parametrických modelech a blocích najdete v krátkém videotutoriálu - SVT 010 | Vytvoření a import bloků - viz odkaz níže.
Model byl vytvořen technickou skupinou Dlubal Latam.

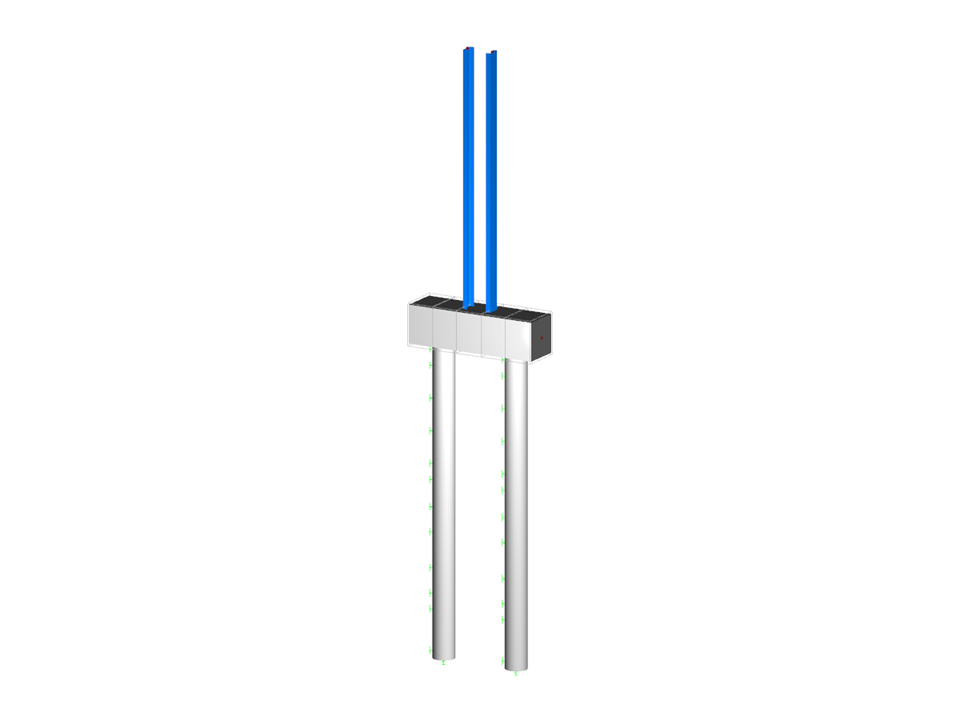

Pile Head with Fixed Columns
Dynamicky upravitelné parametry bloku | |
Počet uzlů | 14 |
Počet linií | 13 |
Počet prutů | 13 |
Počet ploch | 0 |
Počet těles | 0 |
Počet zatěžovacích stavů | 1 |
Počet kombinací zatížení | 0 |
Počet kombinací výsledků | 0 |
Celková hmotnost | 6,464 t |
Rozměry (metrické) | 2,450 x 11,000 x 0,000 m |
Rozměry (imperiální) | 8.04 x 36.09 x 0 feet |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
