Un capopalo costituito da due pali con due colonne fisse.
Il file da scaricare contiene un modello parametrizzato salvato come blocco (il tipo di file *.rfs). Per ulteriori informazioni sui modelli parametrizzati e sui blocchi, vedere Short Video Tutorial - SVT 010 | Creazione e importazione di blocchi - vedere il collegamento seguente.
Il modello è stato creato dal team tecnico di Dlubal Latam.

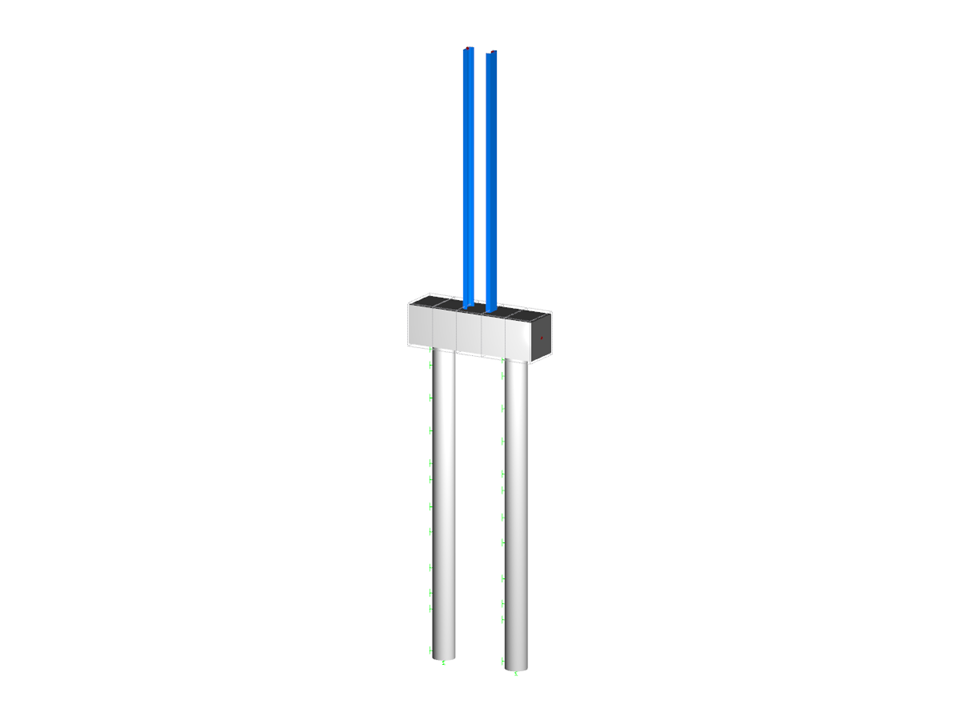

Testa del palo con colonne fisse
I parametri del blocco possono essere modificati dinamicamente | |
Numero di nodi | 14 |
Numero di linee | 13 |
Numero di aste | 13 |
Numero di superfici | 0 |
Numero di solidi | 0 |
Numero di casi di carico | 1 |
Nr. di combinazioni di carico | 0 |
Nr. di combinazioni di risultati | 0 |
Peso totale | 6,464 t |
Dimensioni (metriche) | 2.450 x 11.000 x 0.000 m |
Dimensioni (imperiali) | 8.04 x 36.09 x 0 feet |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
