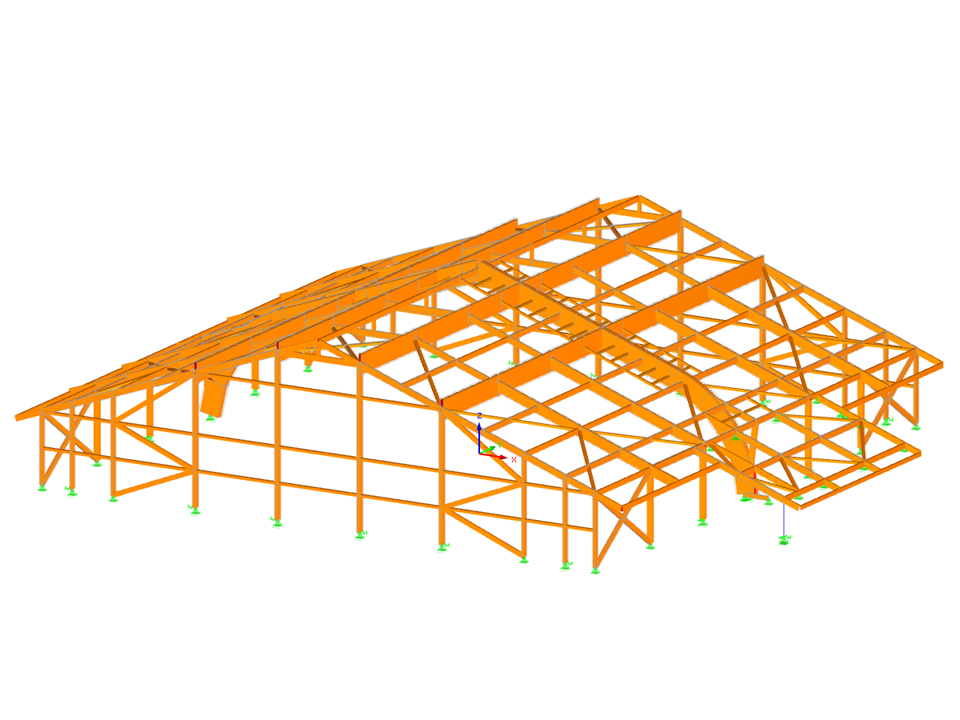

Model dwóch krytych kortów tenisowych w Montmélian we Francji
Grande halle en bois à grande portée
Liczba węzłów | 378 |
Liczba linii | 652 |
Liczba prętów | 648 |
Ilość przypadków obciążenia | 6 |
Ilość KO | 36 |
Liczba kombinacji wyników | 5 |
Ciężar całkowity | 50,619 t |
Wymiary (metryczne) | 45,208 x 36,782 x 10,935 m |
Wymiary (imperialne) | 148.32 x 120.68 x 35.88 feet |
Wersja programu | 5.26.00 |
