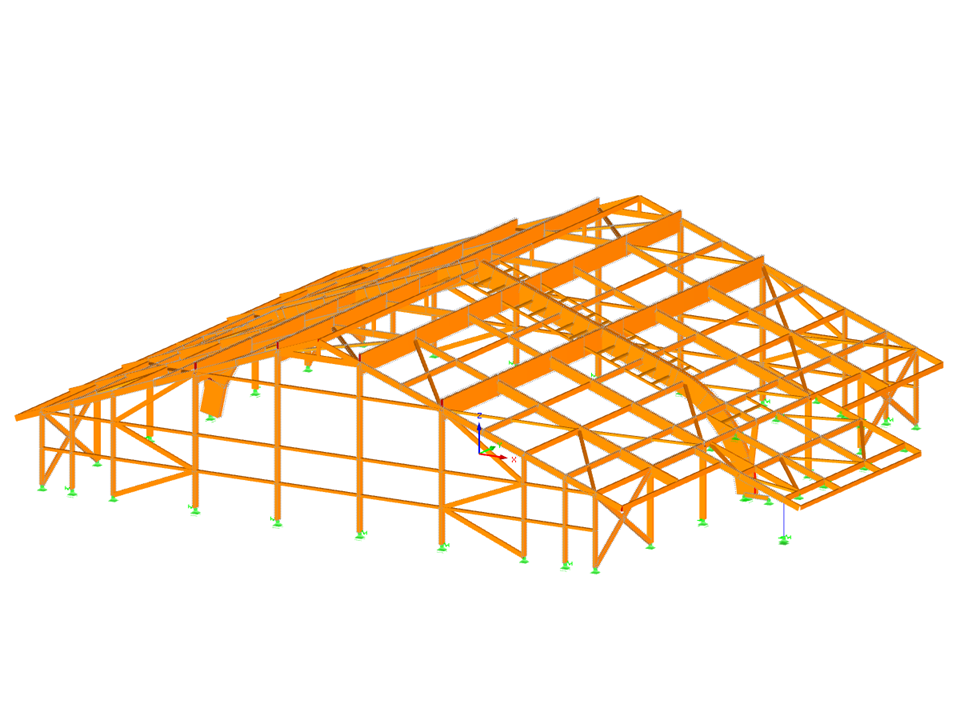

Modellazione dei due campi da tennis coperti a Montmélian, in Francia
Grande halle en bois à grande portée
Numero di nodi | 378 |
Numero di linee | 652 |
Numero di aste | 648 |
Numero di casi di carico | 6 |
Nr. di combinazioni di carico | 36 |
Nr. di combinazioni di risultati | 5 |
Peso totale | 50,619 t |
Dimensioni (metriche) | 45.208 x 36.782 x 10.935 m |
Dimensioni (imperiali) | 148.32 x 120.68 x 35.88 feet |
Versione del programma | 5.26.00 |
