Szklane schody w rezydencji Moongate w Sedonie, AZ, USA
Obliczenia konstrukcyjne:
Stutzki Engineering
stutzkiengineering.com

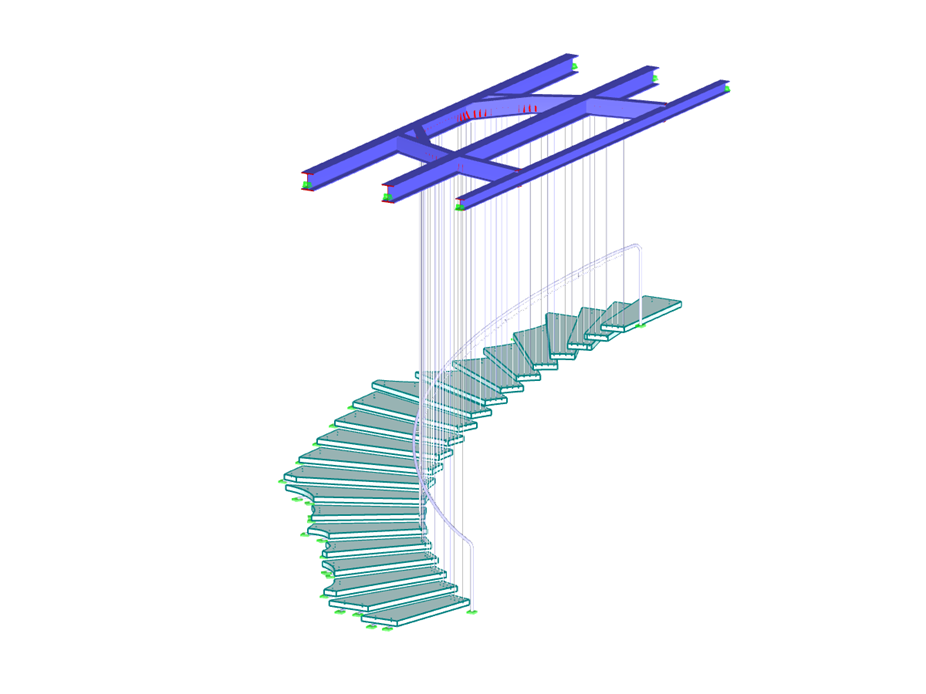

Podwieszane szklane schody
Liczba węzłów | 746 |
Liczba linii | 628 |
Liczba prętów | 399 |
Liczba powierzchni | 154 |
Ilość brył | 0 |
Ilość przypadków obciążenia | 14 |
Ilość KO | 21 |
Liczba kombinacji wyników | 2 |
Ciężar całkowity | 4,060 t |
Wymiary (metryczne) | 4,506 x 6,541 x 7,509 m |
Wymiary (imperialne) | 14.78 x 21.46 x 24.64 feet |
![Manuelle Auswahl der Querschnittsklasse](/pl/webimage/010346/3014471/1_Manual_Definition_of_Cross-Section_Class.png?mw=512&hash=04f5243151ba895864e6d51f4e60d40867eaad56)
![Kleinster Vergrößerungsfaktor für Biegeknicken in Rahmenebene](/pl/webimage/010280/468990/01-de-png.png?mw=512&hash=2551750327252c0e49d549ec0d9fb2579bfaa885)
![Opcja przełączania w szczegółach projektu](/pl/webimage/010344/2424770/01-en-png-png.png?mw=512&hash=6ca63b32e8ca5da057de21c4f204d41103e6fe20)
![Utwierdzenie deplanacji za pomocą płyty czołowej](/pl/webimage/010484/2426059/01-en-png-png.png?mw=512&hash=6ca63b32e8ca5da057de21c4f204d41103e6fe20)
![Funkcja 002720 | Modaler Relevanzfaktor für die Stabilitätsanalyse](/pl/webimage/046379/3664428/2023-12-11_12-37-09.png?mw=512&hash=dd94c1b169faa95ccb77029c57c0d321228589d8)
Stosując modalny współczynnik istotności (MRF) można ocenić, w jakim stopniu poszczególne elementy konstrukcyjne przyczyniają się do powstania rzeczywistego kształtu wyboczenia. Obliczenia opierają się na energii względnego odkształcenia sprężystego każdego pojedynczego pręta.
Dzięki MRF można rozróżnić lokalne i globalne kształty wyboczenia. Jeżeli kilka prętów ma znaczny MRF (np. > 20%), bardzo prawdopodobna jest niestateczność całej konstrukcji lub jej części. Jeżeli jednak suma wszystkich MRF dla kształtu drgań wynosi około 100%, należy spodziewać się lokalnego problemu ze statecznością (np. wyboczenia pojedynczego pręta).
Ponadto MRF może być wykorzystany do określenia obciążeń krytycznych i równoważnych długości wyboczeniowych poszczególnych prętów (np. do analizy stateczności). Kształty wyboczenia, dla których dany pręt ma małe wartości MRF (np. <20%), mogą zostać w tym kontekście pominięte.
MRF jest wyświetlany według kształtów wyboczenia w tabeli wyników w sekcji Analiza stateczności --> Wyniki według prętów --> Długości efektywne i obciążenia krytyczne.
![Uwzględnij analizę stateczności](/pl/webimage/022981/3112856/Consider_Stability_Analysis.png?mw=512&hash=3dc31755877b3b10618ac255659dfcb43ecbd707)
W porównaniu z modułami dodatkowymi RF-STABILITY (RFEM 5) i RSBUCK (RSTAB 8) do rozszerzenia Stateczność konstrukcji dla programu RFEM 6/RSTAB 9 dodano następujące nowe funkcje:
- Aktivierung als Eigenschaft eines Lastfalls oder einer Lastkombination
- Automatisierte Aktivierung der Stabilitätsberechnung über Kombinationsassistenten für mehrere Lastsituationen in einem Schritt
- Inkrementelle Laststeigerung mit benutzerdefinierten Abbruchkriterien
- Veränderung der Eigenformnormierung ohne Neuberechnung
- Ergebnistabellen mit Filteroption
![Stateczność konstrukcji](/pl/webimage/040653/3517317/Stabilita-konstrukce.jpg?mw=512&hash=238eb5bd1626a850ad1c93f60b91bec75b78cce6)
- Obliczanie modeli składających się z elementów prętowych, powłokowych i bryłowych
- Nieliniowa analiza stateczności
- Możliwość uwzględniania sił osiowych od wstępnego sprężenia
- Cztery dostępne solvery do rozwiązywania równań dla efektywnego obliczania różnych modeli konstrukcyjnych
- Opcjonalne uwzględnianie zmian w sztywności w programie RFEM/RSTAB
- Wyszukiwanie postaci wyboczeniowych o krytycznym mnożniku obciążenia większym niż zadany przez użytkownika (metoda "przesunięcia")
- Możliwość określania wektorów własnych dla modeli niestatecznych (w celu zidentyfikowania przyczyny niestateczności)
- Wizualizacja postaci niestateczności
- Podstawa określania imperfekcji
![Stabilitätsnachweis inkl. Wölbkrafttorsion in RF-/STAHL AISC](/pl/webimage/006829/1585016/1370-en-png.png?mw=512&hash=54c43dc8bb3b68bb5bfd169c8d30ac4ca7af8f5d)
Dzięki zintegrowanemu rozszerzeniu modułu RF-/STEEL Warping Torsion, możliwe jest przeprowadzenie obliczeń zgodnie z Design Guide 9 w RF-/STEEL AISC.
Obliczenia są przeprowadzane z 7 stopniami swobody zgodnie z teorią skręcania skrępowanego i umożliwiają realistyczne obliczenia stateczności z uwzględnieniem skręcania.
