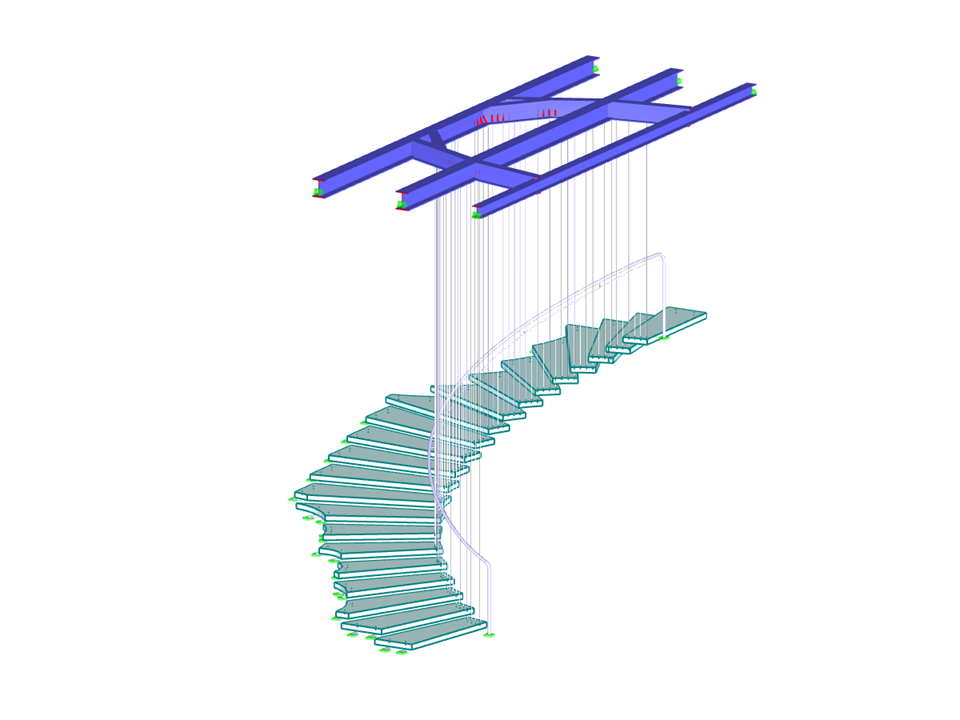

Escalier suspendu en verre de la résidence Moongate à Sedona, Arizona, États-Unis
Calcul de structure :
Stutzki Engineering
stutzkiengineering.com
Escalier suspendu en verre
Non disponible au téléchargement
Projet client / vue uniquement
| Nombre de nœuds | 746 |
| Nombre de lignes | 628 |
| Nombre de barres | 399 |
| Nombre de surfaces | 154 |
| Nombre de solides | 0 |
| Nombre de cas de charge | 14 |
| Nombre de combinaisons de charges | 21 |
| Nombre de combinaisons de résultats | 2 |
| Poids total | 4,060 t |
| Dimensions (métrique) | 4,506 x 6,541 x 7,509 m |
| Dimensions (impériales) | 14.78 x 21.46 x 24.64 feet |
Longueur: 01:05:28 min
Foire aux questions (FAQ)
Longueur: 00:00:48 min
Foire aux questions (FAQ)
Longueur: 00:00:55 min
Foire aux questions (FAQ)
Longueur: 00:00:40 min
Longueur: 00:00:25 min
Longueur: 00:01:27 min
Longueur: 00:01:37 min
Longueur: 00:01:25 min
Longueur: 00:01:35 min
La classe de la section de chaque barre et de chaque cas de charge est déterminée automatiquement dans les paramètres par défaut des modules additionnel. L'utilisateur peut également définir manuellement la classe de la section dans la fenêtre de saisie de ses paramètres si le flambement local est exclu de la vérification, par exemple.
Une vérification standardisée a été introduite pour les analyses de stabilité avec la méthode générale de l'EN 1993-1-1. Elle peut être utilisée pour les systèmes 1D avec des conditions aux limites et d'une hauteur quelconques. Les vérifications peuvent être effectuées pour un chargement et une compression appliqués au même moment dans le plan de l'appui principal. Les cas de stabilité du flambement latéral et du déversement sont analysés à partir de ce plan, c'est-à-dire autour de l'axe faible du composant. Häufig stellt sich daher die Frage, wie in diesem Zusammenhang Biegeknicken in der Haupttragebene nachgewiesen werden kann.
La méthode de barre équivalente selon les sections 6.3.1 à 6.3.3 de l'EN 1993-1-1 peut être utilisée pour l'analyse de stabilité des barres et des ensembles de barres avec une section uniforme. Cette méthode ne peut cependant pas être utilisée dans le cas d'une section à inertie variable ou seulement dans une mesure limitée. Le module additionnel RF-/STEEL EC3 peut détecter automatiquement de tels cas et basculer sur la méthode générale.
Dans le cas de sections ouvertes, la charge de torsion est généralement éliminée par torsion secondaire, car la rigidité de torsion de St. Venant est faible par rapport à la rigidité de gauchissement. Par conséquent, les raidisseurs de gauchissement présents dans la section sont particulièrement intéressants concernant l'analyse du déversement, car ils peuvent réduire considérablement la rotation. Afin d'effectuer cette opération, des platines d'about ou des raidisseurs et des profilés soudés sont appropriés.
Le facteur de pertinence modale (MRF) peut vous aider à évaluer à quel point des éléments contribuent à un mode propre spécifique. Le calcul est basé sur l'énergie de déformation élastique relative de chaque composant structural.
Le MRF permet de distinguer les modes propres locaux et globaux. Si plusieurs barres ont un MRF important (par exemple supérieur à 20 %), une instabilité de la structure entière ou d'une partie de celle-ci est très probable. Néanmoins, si la somme de tous les MRF est d'environ 100 % pour un mode propre, un problème de stabilité locale (par exemple le flambement d'une barre simple) est à prévoir.
De plus, le MRF peut être utilisée pour déterminer les charges critiques et les longueurs efficaces équivalentes des composants structuraux spécifiques (pour l'analyse de stabilité par exemple). Dans ce contexte, les modes propres pour lesquels une barre particulière a des valeurs de MRF faibles (par exemple, < 20 %) peuvent être négligés.
Le MRF est affiché par mode propre dans le tableau de résultats sous Analyse de stabilité --> Résultats par barre --> Longueurs efficaces et charges critiques.
Par rapport aux modules additionnels RF-/STABILITY (RFEM 5) et RSBUCK (RSTAB 8), les nouvelles fonctionnalités suivantes ont été ajoutées au module complémentaire Stabilité de la structure pour RFEM 6/RSTAB 9 :
- Activation comme propriété d’un cas de charge ou d’une combinaison de charges
- Activation automatique du calcul de stabilité via des assistants de combinaison pour plusieurs situations de charge en une seule étape
- Augmentation incrémentale des charges avec critères de terminaison définis par l’utilisateur
- Modification de la normalisation du mode propre sans effectuer de calculs supplémentaires
- Tableaux de résultats avec option de filtre
- Calcul de modèles composés d'éléments de barre, de plaque et de solide
- Analyse de stabilité non-linéaire
- Considération facultative des efforts axiaux de précontrainte initiale
- Quatre solveurs d'équations pour le calcul efficace de divers modèles structuraux
- Considération facultative des modifications de rigidité dans RFEM/RSTAB
- Détermination d'un mode de stabilité supérieur au facteur d'incrément de charges défini par l'utilisateur (méthode Shift)
- Détermination optionale des modes propres des modèles instables (pour identifier la cause de l'instabilité)
- Visualisation du mode de stabilité
- Base pour la détermination des imperfections
Grâce à l'extension de module intégrée RF-/STEEL Warping Torsion dans RF-/STEEL AISC, la vérification peut être effectuée selon les principes de dimensionnement 9 (Design Guide 9).
Le calcul est effectué avec 7 degrés de liberté selon la théorie de la torsion de gauchissement et permet une vérification réaliste de la stabilité, y compris la torsion.
