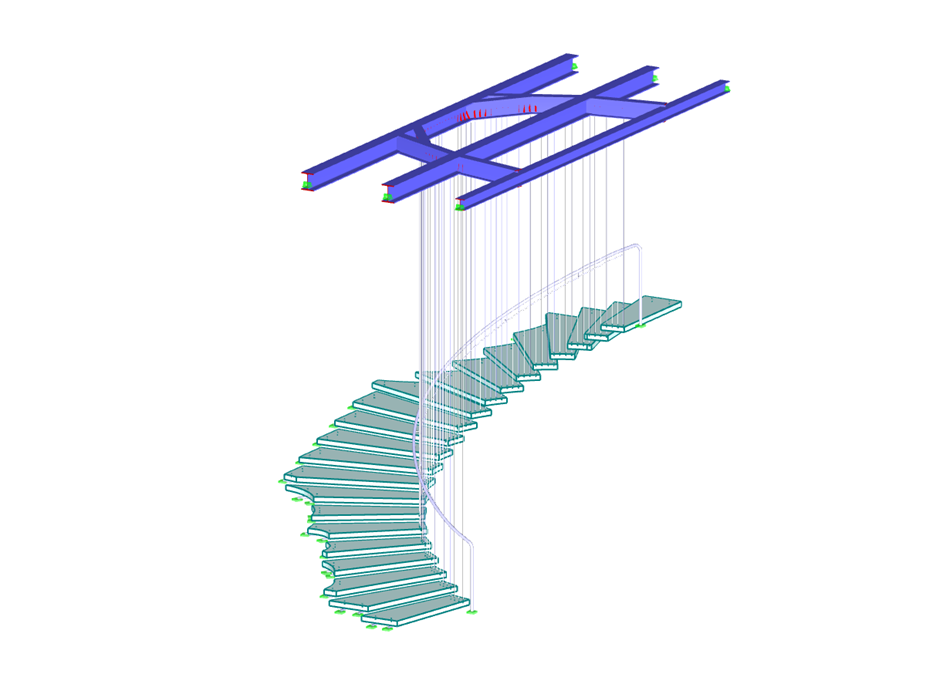

Zavěšené skleněné schodiště v rezidenci Moongate v Sedoně, Arizona, USA
Statický výpočet:
Stutzki Engineering
stutzkiengineering.com
Zavěšené skleněné schodiště
Nelze stáhnout
Projekt zákazníka / Pouze pro zobrazení
| Počet uzlů | 746 |
| Počet linií | 628 |
| Počet prutů | 399 |
| Počet ploch | 154 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 14 |
| Počet kombinací zatížení | 21 |
| Počet kombinací výsledků | 2 |
| Celková hmotnost | 4,060 t |
| Rozměry (metrické) | 4,506 x 6,541 x 7,509 m |
| Rozměry (imperiální) | 14.78 x 21.46 x 24.64 feet |
Délka: 01:05:28 min
Délka: 00:00:48 min
Délka: 00:00:40 min
Délka: 00:00:25 min
Délka: 00:01:27 min
Délka: 00:01:37 min
Délka: 00:01:25 min
Délka: 00:01:35 min
V modulech pro posouzení prutů se ve výchozím nastavení třída průřezu pro každý prut a zatěžovací stav stanoví automaticky. Ve vstupním okně průřezů však může uživatel zadat třídu průřezů také ručně, například je-li při posouzení lokální boulení vyloučeno.
V EN 1993-1-1 byla obecná metoda představena jako formát pro posouzení stability, který lze použít pro rovinné systémy s jakýmikoli okrajovými podmínkami a proměnnou konstrukční výškou. Posouzení lze provést pro zatížení v hlavní nosné rovině a současně působící zatížení v tlaku. Při tom se posuzují stabilitní případy klopení a vzpěru z hlavní nosné roviny, tedy okolo osy nejmenší tuhosti konstrukčního prvku. Proto v této souvislosti často vyvstává otázka, jak lze posuzovat vzpěr v hlavní nosné rovině.
Pro posouzení stability prutů a sad prutů s jednotným průřezem lze použít metodu náhradního prutu podle EN 1993-1-1, 6.3.1 až 6.3.3. Jakmile se však jedná o průřez s náběhem, nelze již tuto metodu použít nebo pouze v omezené míře. Přídavný modul RF-/STEEL EC3 dokáže tyto případy automaticky detekovat a přepnout na obecnou metodu.
U otevřených průřezů se zatížení kroucením projevuje především sekundárním (vázaným) kroucením, protože St. Venantova tuhost v kroucení je ve srovnání s deplanační tuhostí nízká. Proto jsou zvláště pro analýzu klopení zajímavé výztuhy proti deplanaci v průřezu, protože mohou výrazně omezit natočení. Jako výztuhy jsou vhodné například čelní desky nebo přivařené výztuhy a profily.
Modální součinitel důležitosti (MRF) Vám může pomoci posoudit, jak dalece se jednotlivé konstrukční prvky podílejí na vlastním tvaru. Výpočet je založen na relativní pružné deformační energii každého jednotlivého konstrukčního prvku.
Pomocí MRF je možné rozlišovat mezi lokálními a globálními vlastními tvary. Pokud má několik prutů významný modální součinitel důležitosti (např. 20 %), je nestabilita celé konstrukce nebo její části velmi pravděpodobná. Pokud je oproti tomu součet všech MRF pro vlastní tvar přibližně 100 %, lze očekávat lokální stabilitní problém (např. vybočení jednoho prutu).
Kromě toho lze pomocí MRF stanovit kritická zatížení a náhradní vzpěrné délky jednotlivých konstrukčních prvků (např. pro posouzení stability). Vlastní tvary, pro které má určitý prut malé hodnoty MRF (např. <20 %), lze v této souvislosti zanedbat.
MRF se zobrazí pro vlastní tvar v tabulce výsledků pod položkou Posouzení stability --> Výsledky po prutech --> Vzpěrné délky a kritické síly.
Ve srovnání s přídavnými moduly RF-STABILITY (RFEM 5) a RSBUCK (RSTAB 8) jsou v addonu Stabilita konstrukce pro RFEM 6/RSTAB 9 přidány následující nové funkce:
- Aktivierung als Eigenschaft eines Lastfalls oder einer Lastkombination
- Automatisierte Aktivierung der Stabilitätsberechnung über Kombinationsassistenten für mehrere Lastsituationen in einem Schritt
- Inkrementelle Laststeigerung mit benutzerdefinierten Abbruchkriterien
- Veränderung der Eigenformnormierung ohne Neuberechnung
- Ergebnistabellen mit Filteroption
- Analýza modelů, které se skládají z prutových, skořepinových a tělesových prvků
- Nelineární stabilitní analýza
- Volitelné zohlednění působení normálových sil od počátečního předpětí
- Čtyři řešiče rovnic pro efektivní výpočty nejrůznějších modelů
- Možnost zohlednit úpravy tuhosti z programů RFEM/RSTAB
- Stanovení vlastních tvarů od uživatelsky definovaného součinitele přírůstku zatížení (Inverzní silová metoda s posunem)
- Volitelné stanovení vlastního tvaru nestabilních modelů (pro identifikaci příčiny nestability)
- Vizualizace stabilitních tvarů
- Podklad pro stanovení imperfekce
Integrované modulové rozšíření RF-/STEEL Warping Tosion umožňuje provádět v přídavném modulu RF-/STEEL AISC posouzení podle návrhového průvodce Steel Design Guide 9.
Výpočet probíhá podle teorie vázaného kroucení se 7 stupni volnosti. Lze tak realisticky posoudit stabilitu konstrukce včetně kroucení.
Jak mohu zohlednit pevnost oblasti ovlivněné svarem pro hliník?
Jak mohu v programu RFEM 6 aplikovat zatížení na pruty, které neleží v jedné rovině?
Jak mohu aplikovat zatížení větrem na pruty otevřených konstrukcí?
Jak mohu zohlednit skutečnou geometrii průřezu prutových prvků v programu RWIND Simulation?
Je možné v RSECTION 1 provést posouzení stability podle EN 1999-1-1?
Je možné v RSECTION 1 provést posouzení stability podle EN 1993-1-1?
