Stalowa konstrukcja 3D wraz z analizą dynamiczną historii wybuchu.

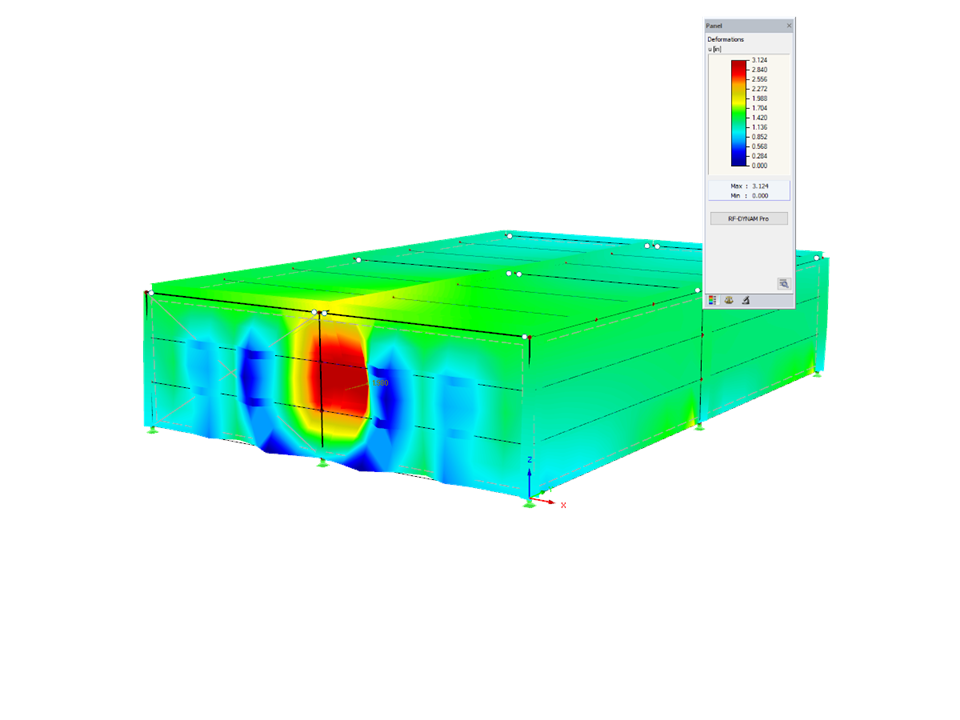

Analiza historii wybuchu konstrukcji stalowej
Liczba węzłów | 63 |
Liczba linii | 129 |
Liczba prętów | 77 |
Liczba powierzchni | 5 |
Ilość przypadków obciążenia | 4 |
Ciężar całkowity | 47,416 t |
Wymiary (metryczne) | 15,361 x 21,457 x 4,632 m |
Wymiary (imperialne) | 50.4 x 70.4 x 15.2 feet |
Wersja programu | 5.27.00 |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
