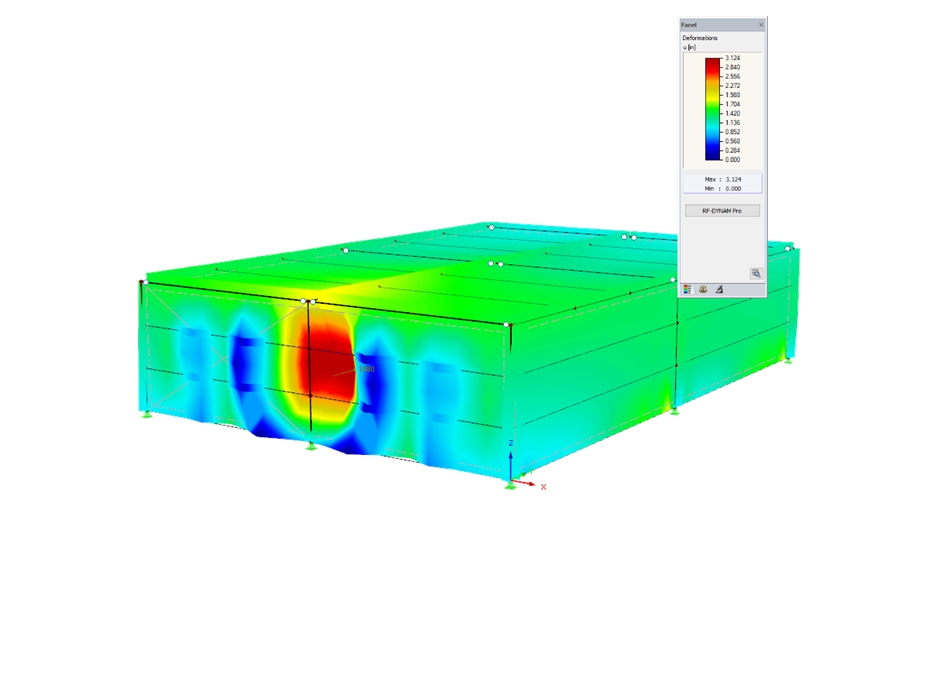

钢结构三维建模,包括爆炸时程分析。
模型用于
钢结构爆炸时程分析
节点数目: | 63 |
线的数目 | 129 |
杆件数目: | 77 |
面的数目: | 5 |
荷载工况数目 | 4 |
总重量 | 47,416 t |
翘曲区域尺寸 | 15.361 x 21.457 x 4.632 m |
软件版本 | 5.27.00 |
您可以下载该结构分析模型来进行专业练习,或者用于您的工程项目。 但是我们不保证模型的准确性或完整性,也不承担任何责任。
![爆炸理想化压力-时间历程图](/zh/webimage/021848/3088824/Figure_1.png?mw=512&hash=d5b2460f441369fa093f6bb79c5c8666350e521e)
由高能炸药引起的爆炸荷载,无论是偶然的还是计划的,该荷载出现的情况很少,但却是结构设计中可能要求的。 这些动荷载与标准静荷载不同,因为其作用强度大,持续时间短。 爆炸场景可以直接在有限元软件中进行时程分析,以最大限度地减少生命损失,并评估不同程度的结构损坏。
