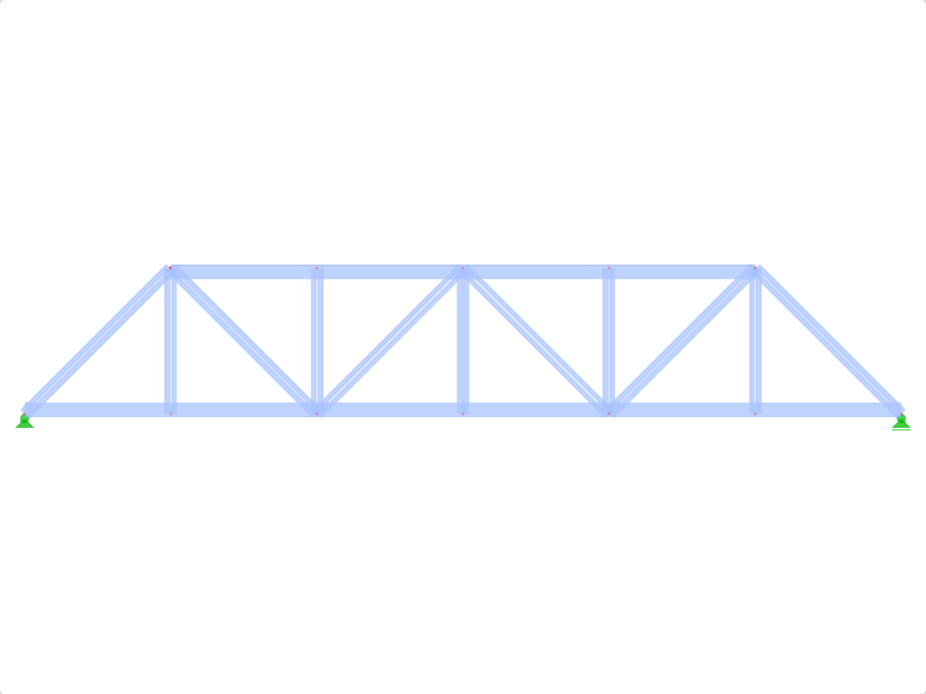

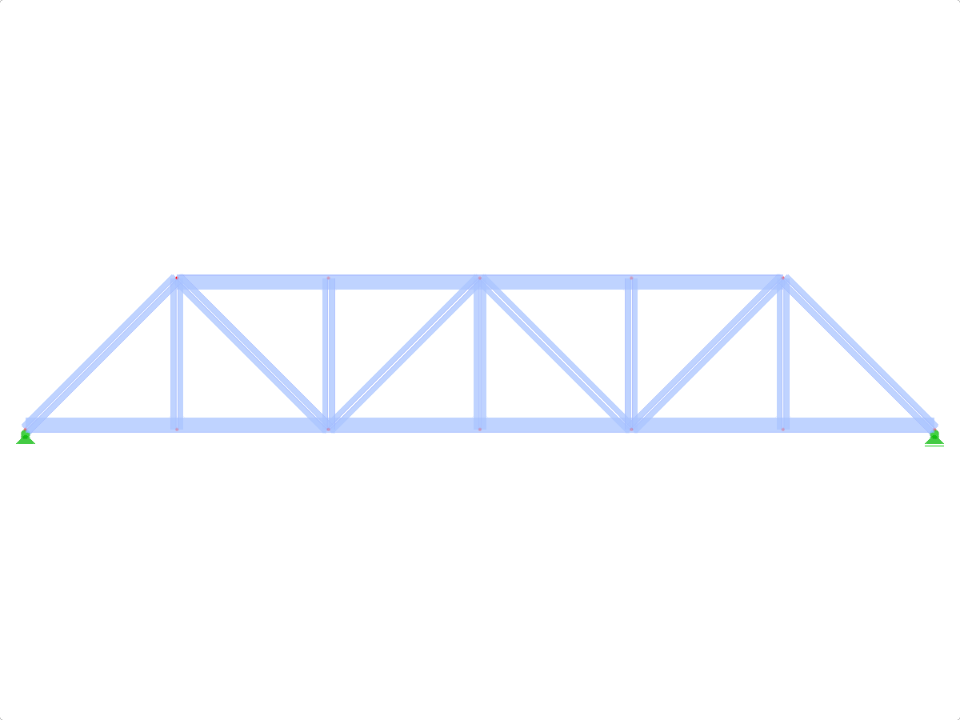

FT103 | Ścięte kratownice
Parametry bloku mogą być edytowane dynamicznie | |
Liczba węzłów | 12 |
Liczba linii | 21 |
Liczba prętów | 21 |
Liczba powierzchni | 0 |
Ilość brył | 0 |
Ilość przypadków obciążenia | 1 |
Ilość KO | 0 |
Liczba kombinacji wyników | 0 |
Ciężar całkowity | 1,249 t |
Wymiary (metryczne) | 12,000 x 2,000 x 0,000 m |
Wymiary (imperialne) | 39.37 x 6.56 x 0 feet |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
