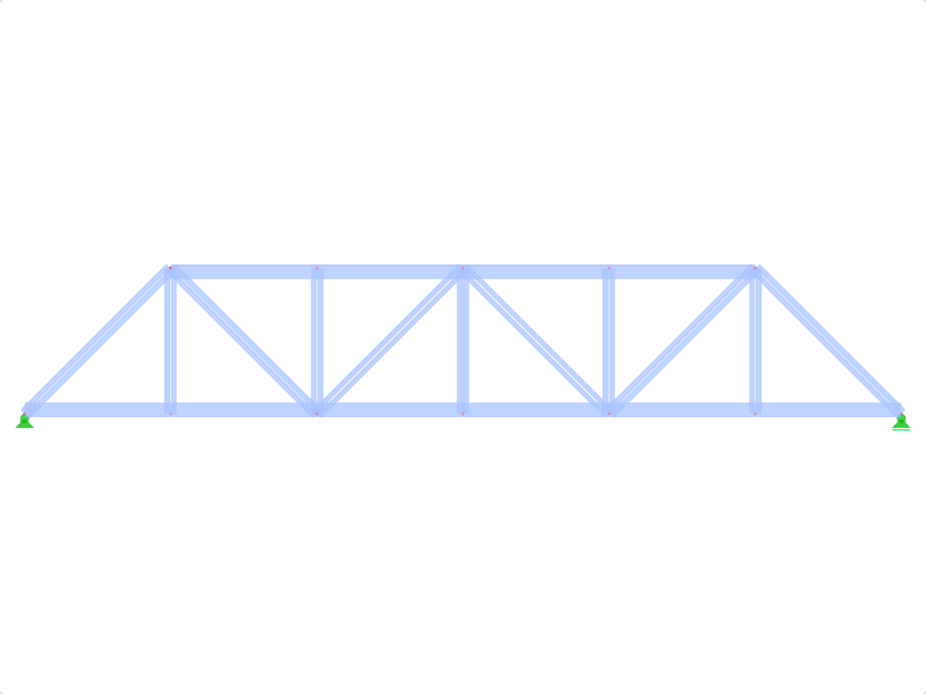

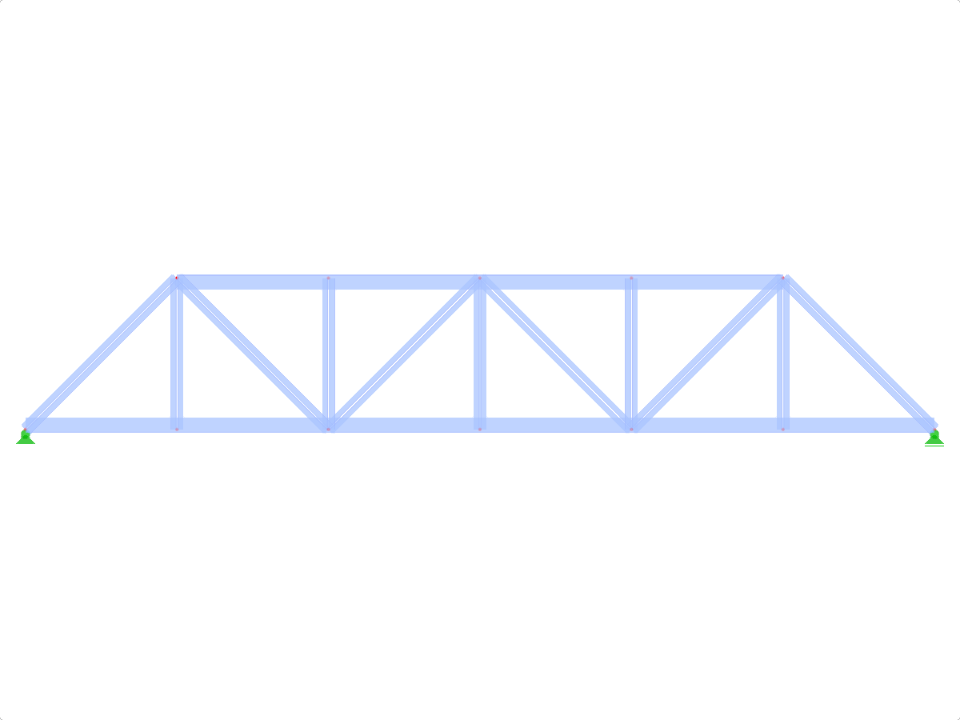

FT103 | Zkrácený příhradový vazník
Dynamicky upravitelné parametry bloku | |
Počet uzlů | 12 |
Počet linií | 21 |
Počet prutů | 21 |
Počet ploch | 0 |
Počet těles | 0 |
Počet zatěžovacích stavů | 1 |
Počet kombinací zatížení | 0 |
Počet kombinací výsledků | 0 |
Celková hmotnost | 1,249 t |
Rozměry (metrické) | 12,000 x 2,000 x 0,000 m |
Rozměry (imperiální) | 39.37 x 6.56 x 0 feet |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
