Model ten został użyty do zademonstrowania symulacji uszkadzania się elementów za pomocą funkcji „Modyfikować sztywność”.
Model wykorzystany w

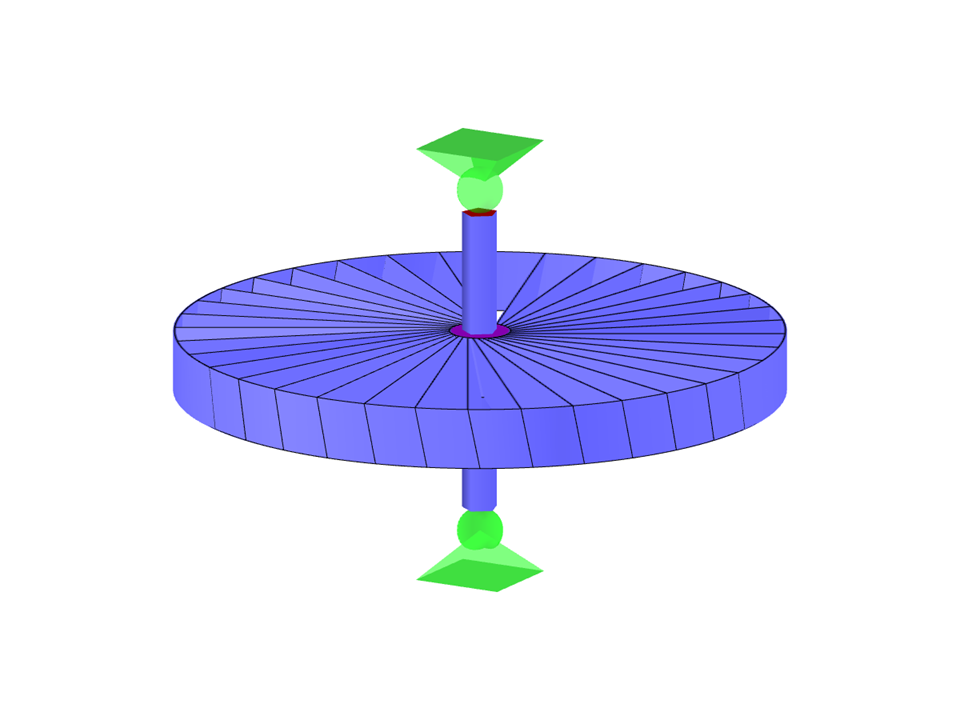

Wirnik turbiny
| Liczba węzłów | 293 |
| Liczba linii | 363 |
| Liczba prętów | 2 |
| Liczba powierzchni | 110 |
| Ilość brył | 0 |
| Ilość przypadków obciążenia | 2 |
| Ilość KO | 0 |
| Liczba kombinacji wyników | 0 |
| Ciężar całkowity | 0,088 t |
| Wymiary (metryczne) | 1,000 x 0,500 x 1,000 m |
| Wymiary (imperialne) | 3.28 x 1.64 x 3.28 feet |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
