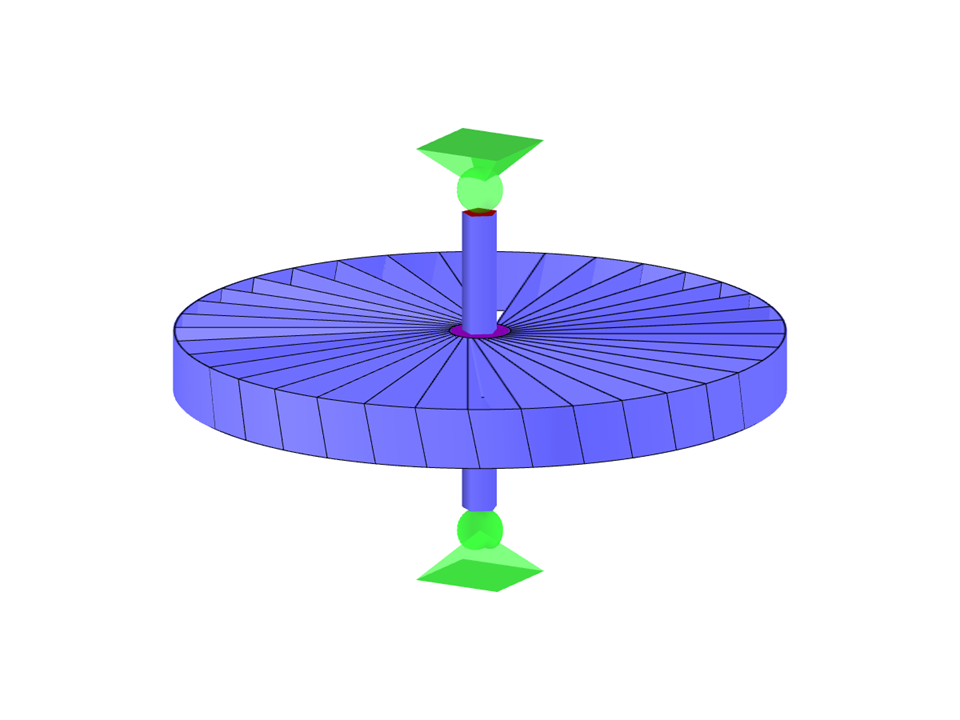

Эта модель была использована для демонстрации моделирования выходящих из работы компонентов с помощью функции «Изменить жесткость».
Модель, используемая в
Ротор турбины
| Количество узлов | 293 |
| Количество линий | 363 |
| Количество стержней | 2 |
| Количество поверхностей | 110 |
| Количество тел | 0 |
| Количество загружений | 2 |
| Количество сочетаний нагрузок | 0 |
| Количество расчетных сочетаний | 0 |
| Общий вес | 0,088 t |
| Размеры (метрические) | 1,000 x 0,500 x 1,000 m |
| Размеры (имперские) | 3.28 x 1.64 x 3.28 feet |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
