W roku 2019 mija 50 lat od pierwszego lądowania na Księżycu. Z tej okazji zaplanowano serię objazdowych pokazów w kilku miastach USA. W tym celu zaprojektowano duży przenośny namiot teatralny, mieszczący 1600 miejsc siedzących.
Obliczenia konstrukcyjne:
formTL ingenieure für tragwerk und leichtbau GmbH
www.form-tl.de
Obliczenia konstrukcyjne:
formTL ingenieure für tragwerk und leichtbau GmbH
www.form-tl.de

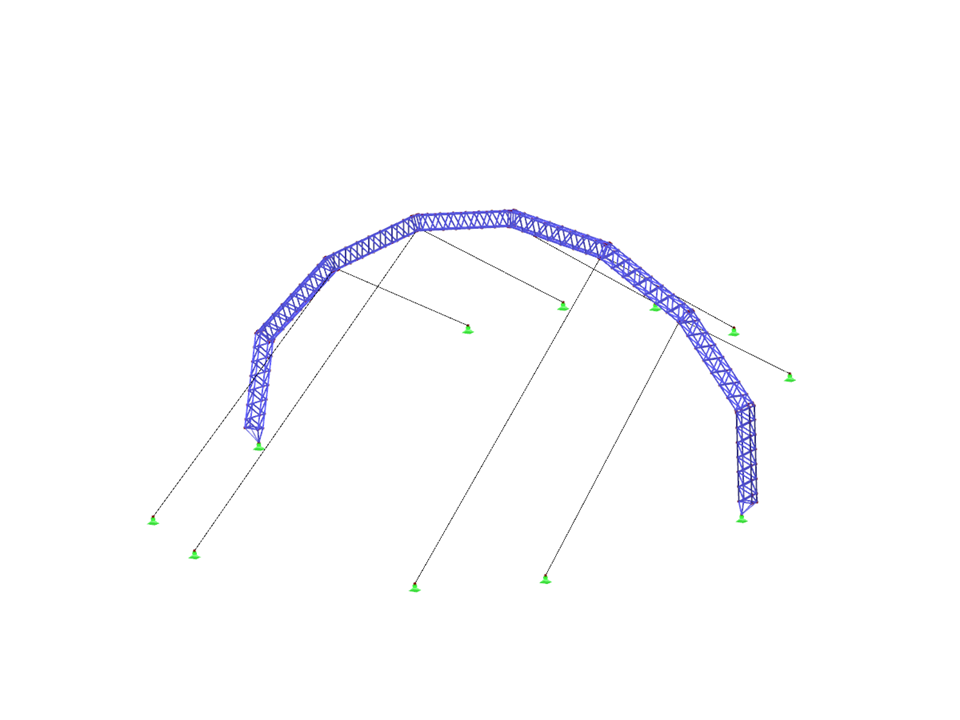

Konstrukcja nośna namiotu z kratownicami łukowymi
Pobranie niemożliwe
Projekt klienta/tylko widok
Liczba węzłów | 361 |
Liczba linii | 859 |
Liczba prętów | 859 |
Ilość przypadków obciążenia | 2 |
Ilość KO | 2 |
Ciężar całkowity | 13,617 t |
Wymiary (metryczne) | 58,615 x 70,728 x 27,588 m |
Wymiary (imperialne) | 192.31 x 232.05 x 90.51 feet |
Wersja programu | 5.24.01 |
Z tego artykułu dowiesz się, jak modelować i wymiarować konstrukcje kablowe w programach RFEM 6 i RSTAB 9.
Ten artykuł opisuje i wyjaśnia wpływ sztywności na zginanie kabli na ich siły wewnętrzne. Z tego artykułu dowiesz się również, jak zredukować ten wpływ.
W rozszerzeniu Projektowanie konstrukcji stalowych dla programu RFEM 6 dostępne są trzy typy ram sprężystych (zwykłe, pośrednie i specjalne). Wyniki obliczeń sejsmicznych zgodnie z AISC 341-22 są podzielone na dwie sekcje: wymagania dotyczące prętów i połączeń.
Rozszerzenie Projektowanie konstrukcji stalowych w RFEM 6 oferuje teraz możliwość przeprowadzania obliczeń sejsmicznych zgodnie z AISC 341-16 i AISC 341-22. Obecnie dostępnych jest pięć typów systemów sejsmicznych (SFRS).
W konfiguracji granicznej dla wymiarowania połączenia stalowego istnieje możliwość modyfikacji granicznego odkształcenia plastycznego dla spoin.
Komponent "Płyta podstawy" umożliwia wymiarowanie połączeń z płytą podstawy za pomocą kotew zabetonowanych. Analizie poddawane są płyty, spoiny, zakotwienia oraz interakcja stal - beton.
W oknie dialogowym "Edytuj przekrój" można wyświetlać postacie wyboczenia metody pasm skończonych (FSM) w grafice 3D.
- Obliczanie pięciu typów systemów sejsmicznych (SFRS) obejmuje specjalny rama na momenty (SMF), rama na momenty pośrednie (IMF), rama na momenty zwykłe (OMF), rama zwykła stężona koncentrycznie (OCBF) oraz rama specjalna stężona koncentrycznie (SCBF) )
- Sprawdzenie ciągliwości stosunku szerokości do grubości środników i pasów
- Obliczanie wymaganej wytrzymałości i sztywności dla stężenia stateczności belek
- Obliczanie maksymalnego rozstawu stężeń stateczności belek
- Obliczanie wymaganej wytrzymałości w miejscach przegubów dla stężenia stateczności belek
- Obliczenia wymaganej wytrzymałości słupa z opcją pominięcia wszystkich momentów zginających, ścinania i skręcania dla stanu granicznego rezerwy
- Warunek projektowy smukłości słupa i stężenia
