En el año 2019 se celebró el 50 aniversario del primer aterrizaje en la luna. Para este acontecimiento, se planeó una gira por varias ciudades de los Estados Unidos de América. Para la exposición de la gira, se diseñó una gran carpa de teatro con capacidad para 1.600 localidades.
Diseño estructural:
formTL ingenieure für tragwerk und leichtbau GmbH
www.form-tl.de
Diseño estructural:
formTL ingenieure für tragwerk und leichtbau GmbH
www.form-tl.de
Modelo utilizado en

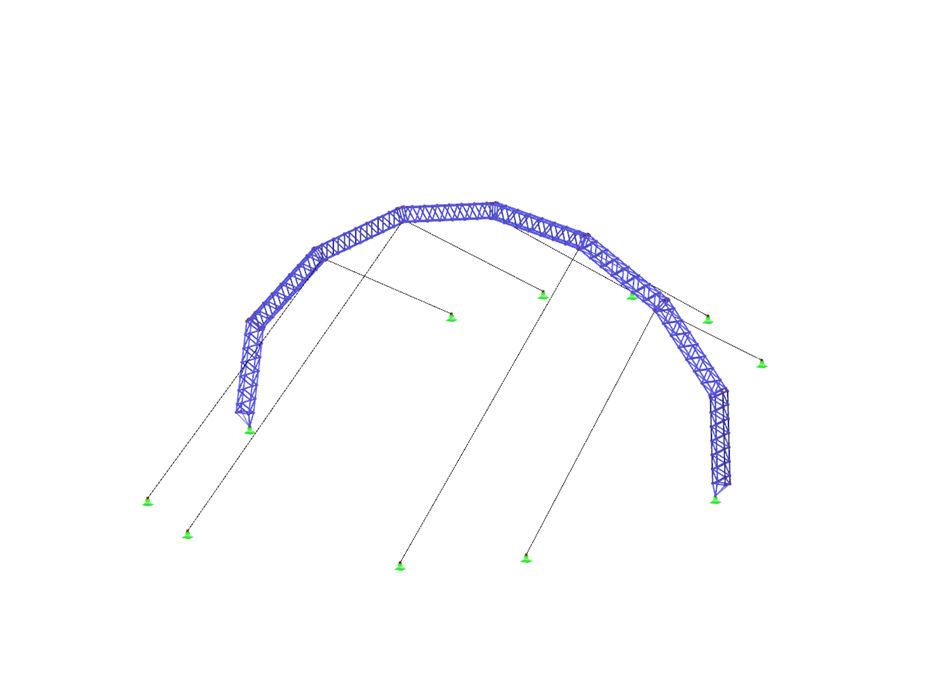

Estructura de soporte de carpa con cerchas en arco
No se puede descargar
Proyecto de cliente / solo para visualización
| Número de nudos | 361 |
| Número de líneas | 859 |
| Número de barras | 859 |
| Número de casos de carga | 2 |
| Número de combinaciones de carga | 2 |
| Peso completo | 13.617 t |
| Dimensiones (métricas) | 58,615 x 70,728 x 27,588 m |
| Dimensiones (imperiales) | 192.31 x 232.05 x 90.51 feet |
| Versión del programa | 5.24.01 |
