Model ten został wykorzystany do zilustrowania tworzenia protokołu wydruku w formacie PDF na dwa różne sposoby.

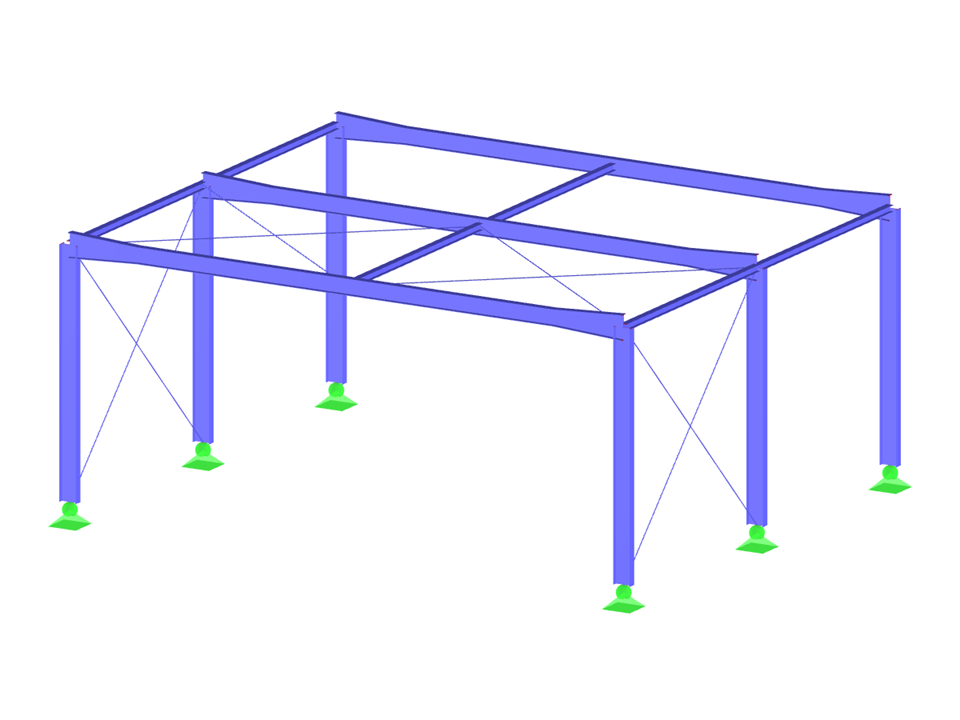

Hala stalowa
Liczba węzłów | 22 |
Liczba linii | 32 |
Liczba prętów | 32 |
Ilość przypadków obciążenia | 4 |
Ilość KO | 2 |
Liczba kombinacji wyników | 1 |
Ciężar całkowity | 4,394 t |
Wymiary (metryczne) | 12,600 x 10,600 x 5,300 m |
Wymiary (imperialne) | 41.34 x 34.78 x 17.39 feet |
Wersja programu | 5.23.02 |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
