Este modelo se utilizó para mostrar la creación de una versión en PDF del informe de dos formas diferentes.
Modelo utilizado en

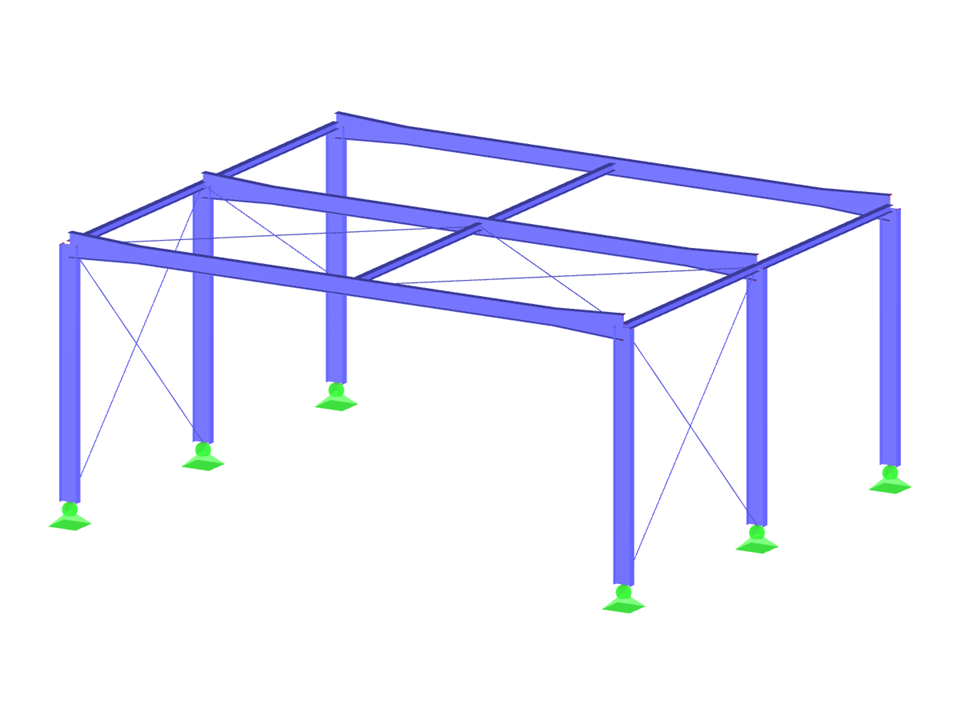

Nave de acero
| Número de nudos | 22 |
| Número de líneas | 32 |
| Número de barras | 32 |
| Número de casos de carga | 4 |
| Número de combinaciones de carga | 2 |
| Número de combinaciones de resultados | 1 |
| Peso completo | 4,394 t |
| Dimensiones (métricas) | 12,600 x 10,600 x 5,300 m |
| Dimensiones (imperiales) | 41.34 x 34.78 x 17.39 feet |
| Versión del programa | 5.23.02 |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
