W programach RFEM 5 i RSTAB 8 podczas automatycznego generowania obciążeń można uwzględnić nawis dachu.
Ten model konstrukcyjny posłużył do zademonstrowania tego faktu.

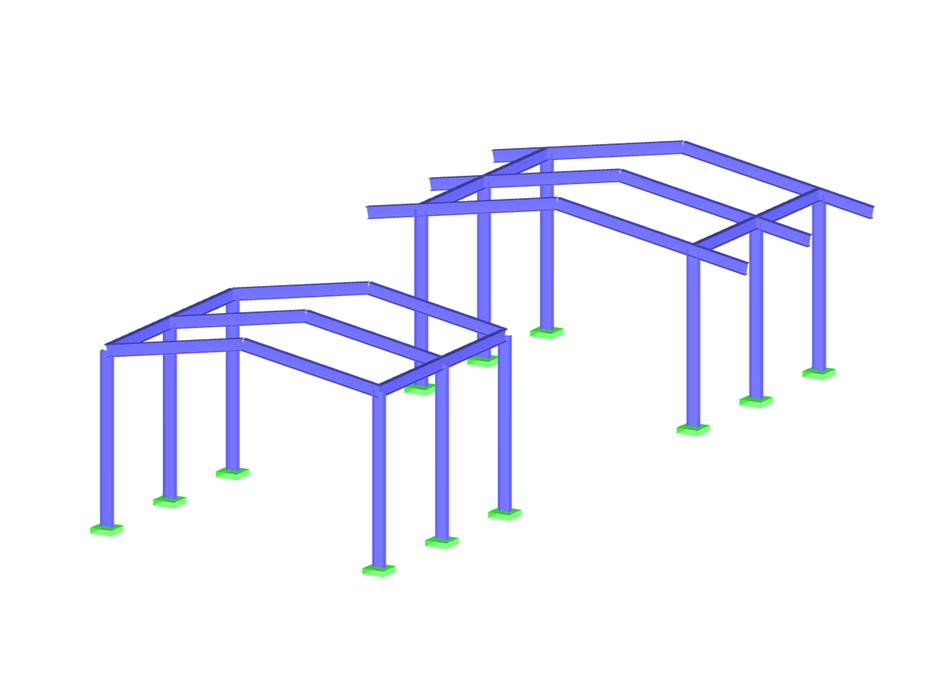

Konstrukcje stalowe z okapem lub bez
Liczba węzłów | 36 |
Liczba linii | 38 |
Liczba prętów | 38 |
Liczba powierzchni | 0 |
Ilość brył | 0 |
Ilość przypadków obciążenia | 6 |
Ilość KO | 0 |
Liczba kombinacji wyników | 0 |
Ciężar całkowity | 1,951 t |
Wymiary (metryczne) | 6,970 x 3,341 x 14,000 m |
Wymiary (imperialne) | 22.87 x 10.96 x 45.93 feet |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
