Wieża posiada mieszany układ konstrukcyjny, składający się głównie z elementów drewnianych i stalowych.
Obliczenia konstrukcyjne:
Ingenieurbüro Braun GmbH & Co. KG
www.braun-ing.de
Obliczenia konstrukcyjne:
Ingenieurbüro Braun GmbH & Co. KG
www.braun-ing.de
Podmodele

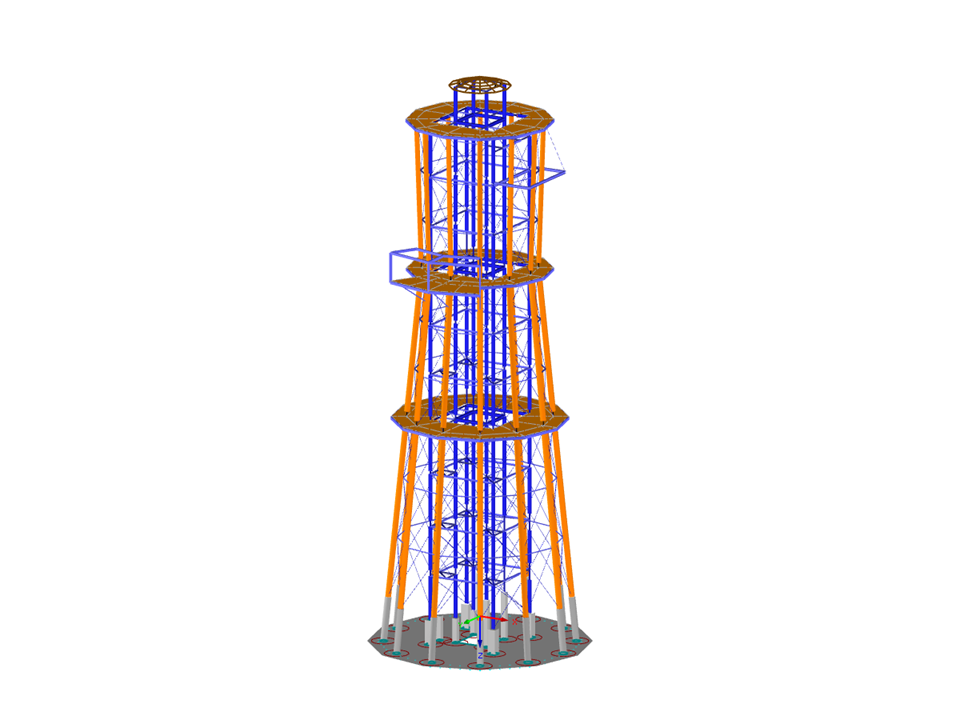

Wieża widokowa wykonana z drewna i stali
Pobranie niemożliwe
Projekt klienta/tylko widok
Liczba węzłów | 1014 |
Liczba linii | 1773 |
Liczba prętów | 1394 |
Liczba powierzchni | 101 |
Ilość przypadków obciążenia | 38 |
Ilość KO | 95 |
Liczba kombinacji wyników | 1 |
Ciężar całkowity | 721,637 t |
Wymiary (metryczne) | 22,000 x 22,000 x 56,926 m |
Wymiary (imperialne) | 72.18 x 72.18 x 186.77 feet |
Wersja programu | 5.24.01 |
