Model konstrukcyjny części stalowej dla projektu klienta 001189 | Wieża widokowa w Schömberg
Obliczenia konstrukcyjne:
Ingenieurbüro Braun GmbH & Co.KG
www.braun-ing.de
Obliczenia konstrukcyjne:
Ingenieurbüro Braun GmbH & Co.KG
www.braun-ing.de

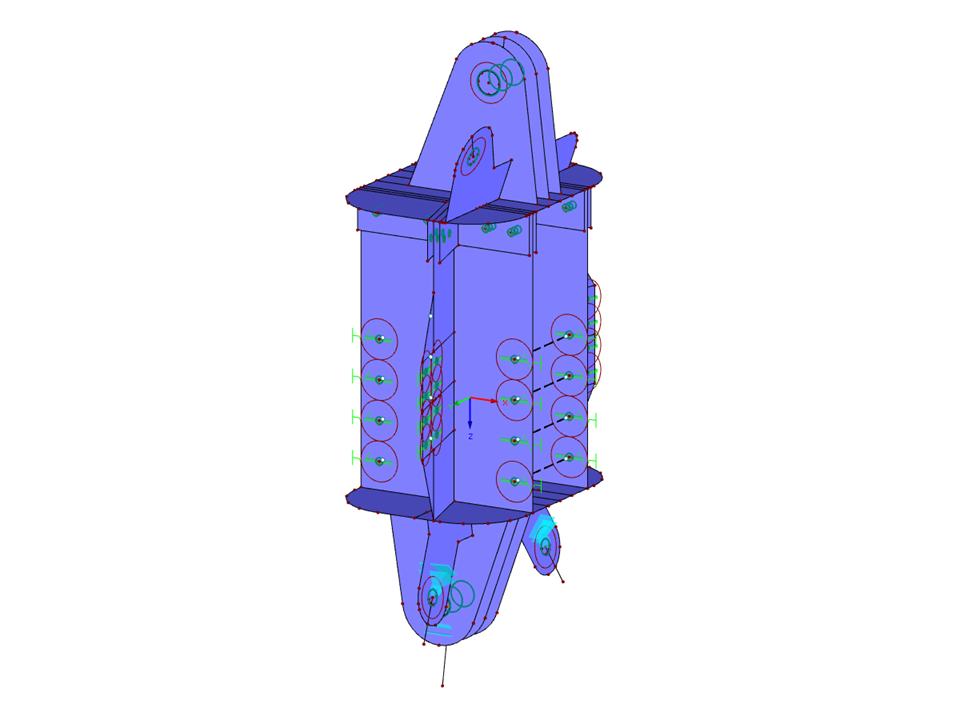

Stalowa część połączenia
Pobranie niemożliwe
Projekt klienta/tylko widok
Liczba węzłów | 558 |
Liczba linii | 399 |
Liczba prętów | 40 |
Liczba powierzchni | 153 |
Ilość przypadków obciążenia | 4 |
Ilość KO | 2 |
Ciężar całkowity | 0,418 t |
Wymiary (metryczne) | 0,470 x 0,858 x 1,613 m |
Wymiary (imperialne) | 1.54 x 2.81 x 5.29 feet |
Wersja programu | 5.24.01 |
