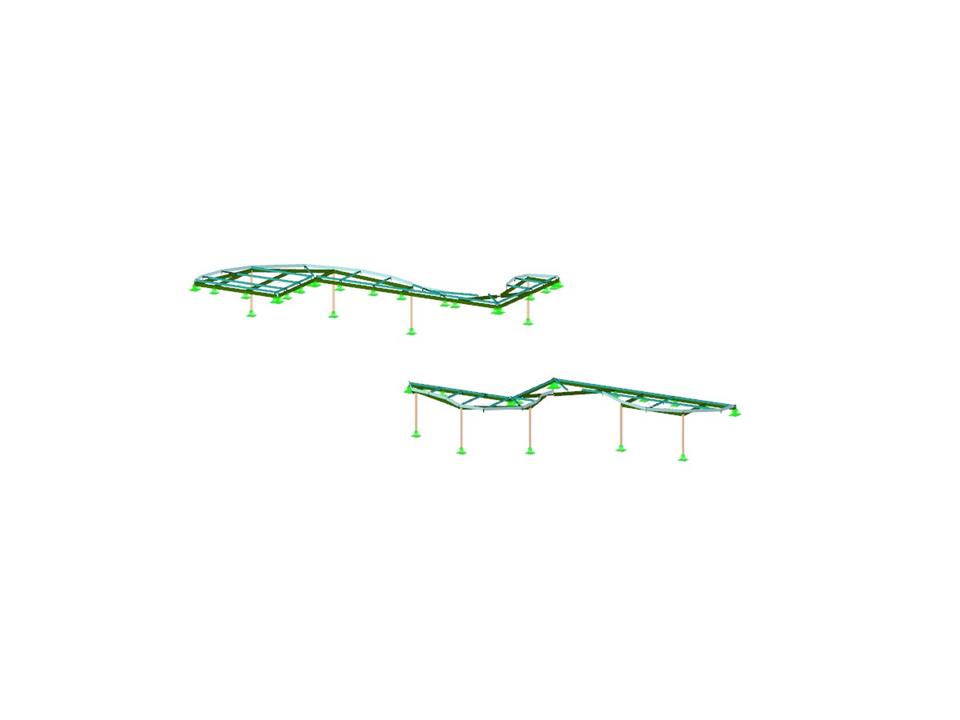

3D-Modell der Kinderkrippe in RFEM (© ARTEMIS INGENIEUR)
Biuro inżynierskie ARTEMIS INGENIEUR towarzyszyło zespołowi zarządzającemu projektem w fazie projektowania wstępnego, projektowania i przygotowywania dokumentacji przetargowej. ARTEMIS INGENIEUR był odpowiedzialny za zaprojektowanie konstrukcji wsporczej, w tym określenie zasady usztywnienia i wymiarowanie elementów wsporczych.
INŻYNIER ARTEMIS
www.artemis-ingenieur.fr

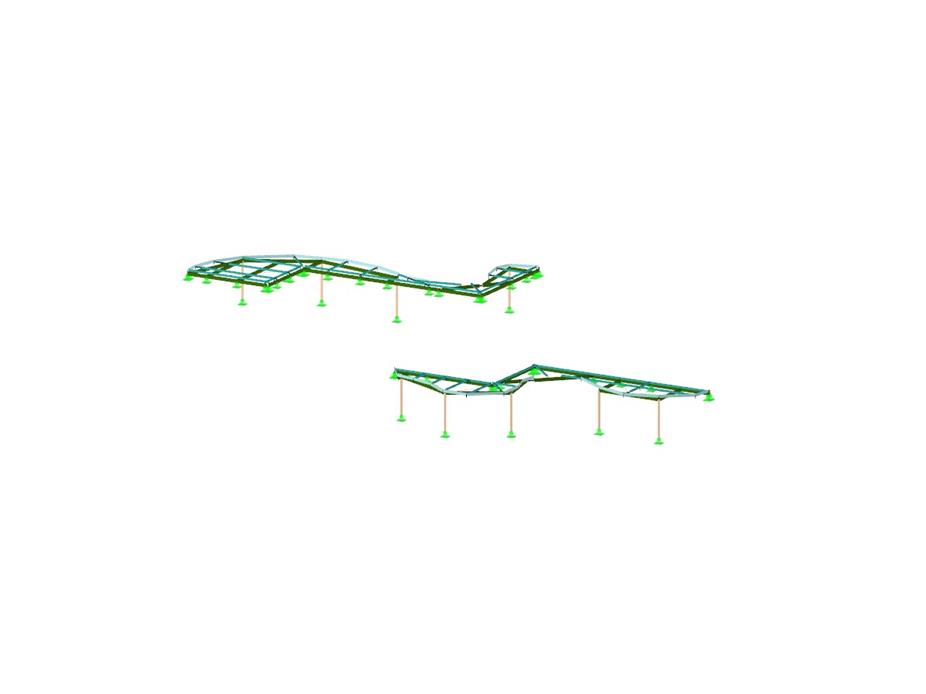

3D-Modell der Kinderkrippe in RFEM (© ARTEMIS INGENIEUR)
Drewniana konstrukcja nośna
Pobranie niemożliwe
Projekt klienta/tylko widok
| Liczba węzłów | 163 |
| Liczba linii | 253 |
| Liczba prętów | 219 |
| Ilość przypadków obciążenia | 7 |
| Ilość KO | 74 |
| Liczba kombinacji wyników | 3 |
| Ciężar całkowity | 3,877 t |
| Wymiary (metryczne) | 52,832 x 35,646 x 3,510 m |
| Wymiary (imperialne) | 173.33 x 116.95 x 11.52 feet |
| Wersja programu | 5.19.01 |
Długość: 01:04:39 min
Długość: 01:08:02 min
Długość: 00:01:22 min
Długość: 00:00:56 min
Długość: 00:55:27 min
Długość: 01:10:03 min
Funkcja produktu
Długość: 00:00:56 min
Długość: 01:01:40 min
W tym artykule porównano obliczenia drewnianej ściany z paneli za pomocą grubości typu "Drewniany panel szkieletowy" z obliczeniami ręcznymi.
Rozszerzenie Wymiarowanie drewna umożliwia wymiarowanie słupów drewnianych zgodnie ze standardową metodą ASD 2018 NDS. Dokładne wyznaczenie nośności na ściskanie oraz współczynników redukcyjnych dla prętów drewnianych jest konieczne dla bezpieczeństwa konstrukcji. Poniższy artykuł weryfikuje maksymalną wytrzymałość na wyboczenie krytyczną obliczoną w module rozszerzeniowym Wymiarowanie drewna przy użyciu równań analitycznych krok po kroku zgodnie z normą NDS 2018, w tym współczynników dostosowania przy ściskaniu, skorygowanej wartości obliczeniowej na ściskanie i końcowego stopnia wyboczenia.
Jeśli chcesz obliczyć zwykłe konstrukcje, wprowadzanie danych często nie jest skomplikowane, ale jest po prostu czasochłonne. Dzięki automatycznemu wprowadzaniu danych można zaoszczędzić cenny czas. W niniejszym przypadku należy uwzględnić kondygnacje domu jako poszczególne etapy budowy. Dane są wprowadzane przy pomocy programu w języku C#, aby użytkownik nie musiał ręcznie wprowadzać elementów poszczególnych pięter.
Nasza usługa sieciowa oferuje użytkownikom możliwość komunikacji z programami RFEM 6 i RSTAB 9 za pomocą różnych języków programowania. Funkcje wysokiego poziomu (HLF) firmy Dlubal umożliwiają rozszerzenie i uproszczenie funkcjonalności WebService. Zgodnie z RFEM 6 i RSTAB 9, korzystanie z naszego webservice sprawia, że praca inżyniera jest łatwiejsza i szybsza. Wypróbuj teraz! Ten samouczek pokazuje, jak korzystać z biblioteki C #na prostym przykładzie.
W programie RFEM płyta OSB jest dostępna w USA i Kanadzie. Parametry materiału zaczerpnięto z „Instrukcji projektowania paneli”.
Za pomocą typu grubości "Panel belkowy" można modelować drewniane panele szkieletowe w przestrzeni 3D. Wystarczy określić geometrię powierzchni, a drewniane panele szkieletowe zostaną wygenerowane za pomocą wewnętrznej konstrukcji pręt-powierzchnia, wraz z symulacją elastyczności połączenia. Typ grubości płyty bel jest definiowany za pomocą rozszerzenia Powierzchnie wielowarstwowe.
„Panel belkowy” ma następujące zalety:
- Możliwe jest jednostronne i dwustronne poszycie
- Automatyczne obliczanie połączenia półsztywnego
- Poszycie z deskowania
- Poszycie spięte klamrami
- Poszycie zdefiniowane przez użytkownika
- Przedstawienie w postaci całego geometrycznego obiektu 3D (rama, przewiązanie poprzeczne, słup, poszycie, zszywki) wraz z mimośrodem
- Uwzględnianie otworów za pomocą komórek powierzchni
- Wymiarowanie elementów konstrukcyjnych z wykorzystaniem rozszerzenia Projektowanie konstrukcji drewnianych
- Niezależnie od materiału (np. płyta gipsowo-kartonowa z profilami formowanymi na zimno i płyty gipsowo-włóknowe jako poszycie)
Istnieje możliwość wymiarowania powierzchni z uwagi na warunki pożarowe przy użyciu metody zredukowanego przekroju. Redukcja jest stosowana na grubości powierzchni. Kontrolę obliczeń można przeprowadzić dla wszystkich materiałów drewnianych, które są dopuszczone dla obliczeń.
W przypadku drewna klejonego krzyżowo, w zależności od rodzaju kleju, można wybrać, czy możliwe jest odpadanie poszczególnych zwęglonych części warstwy, a tym samym, czy można spodziewać się zwiększonego zwęglenia w niektórych obszarach warstwy.
.png?mw=512&hash=4e74affa9ad0c7b703151c5085ac9b8e59171c23)
W bibliotece konstrukcji warstwowych dostępni są następujący producenci drewna klejonego krzyżowo:
- Binderholz (USA)
- KLH (USA, CAN)
- Kalesnikoff (USA, CAN)
- Nordic Structures (USA, CAN)
- Mercer Mass Timber
- SmartLam
- Sterling Structural
- Konstrukcje nośne wymienione w Lignatec wydanie 32 "Drewno klejone krzyżowo z produkcji szwajcarskiej"
Wczytanie konstrukcji z biblioteki konstrukcji warstw powoduje automatyczne przejęcie wszystkich istotnych parametrów. Biblioteka jest stale aktualizowana.
W jaki sposób można ręcznie dostosować współczynniki NDS i CSA O86, aby uwzględnić je w rozszerzeniu Projektowanie konstrukcji drewnianych?
Jakie obliczenia są przeprowadzane dla opcji konfiguracji wytrzymałości NDS "Obliczenia skręcania"?
Które produkty firmy Dlubal polecacie Państwo do analizy statyczno-wytrzymałościowej, zwłaszcza konstrukcji drewnianych?
Jak zamodelować belkę drewnianą ze zbrojeniem po obu stronach? (obciążenie)
Jak wygenerować obciążenie powierzchniowe na prętach za pomocą komórek w programie RFEM 6 lub RSTAB 9?
Jakich programów potrzebuję do pracy z konstrukcjami warstwowymi lub drewnem klejonym krzyżowo (CLT)?
.JPG?mw=350&hash=354dcaeb798219977d00c1979f12a0628654c9f0)
