Místní samospráva se zasadila o to, aby byly na novostavbu použity pouze udržitelné materiály. Obyvatelé čtvrti zvolili projekt se zatravněnou střechou.
Inženýrská kancelář ARTEMIS INGENIEUR doprovázela projektový management při plánování stavby ve fázích předběžného návrhu, projektování a přípravy zadávací dokumentace. Společnost ARTEMIS INGENIEUR byla pověřena návrhem nosné konstrukce včetně stanovení konceptu vyztužení a dimenzování nosných prvků.
ARTEMIS ENGINEER
www.artemis-ingenieur.fr

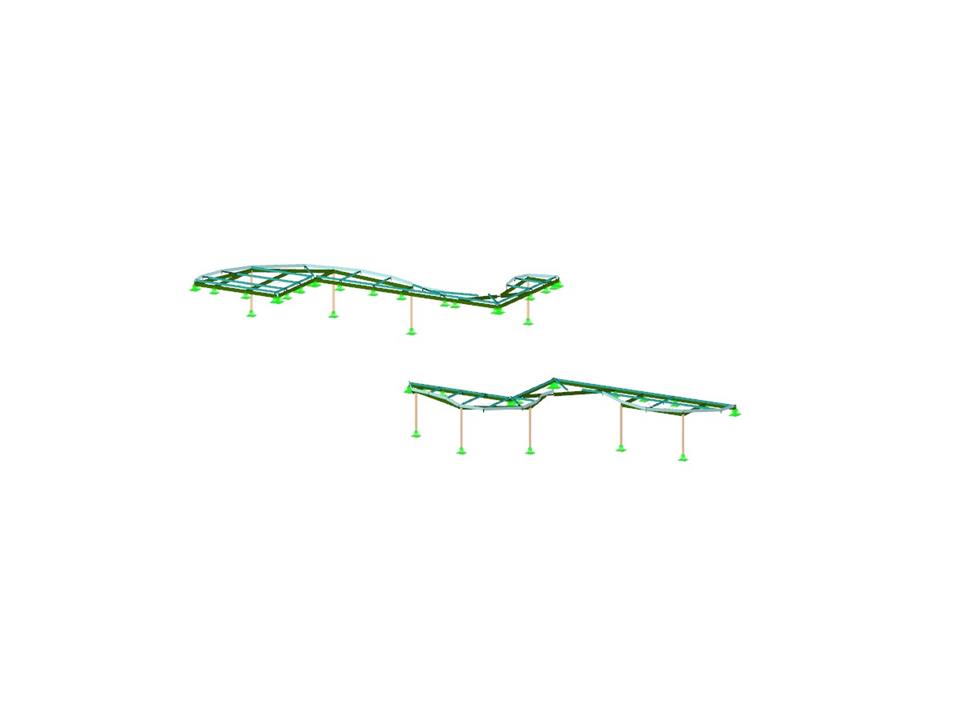

3D model jeslí v RFEMu (© ARTEMIS INGENIEUR)
Inženýrská kancelář ARTEMIS INGENIEUR doprovázela projektový management při plánování stavby ve fázích předběžného návrhu, projektování a přípravy zadávací dokumentace. Společnost ARTEMIS INGENIEUR byla pověřena návrhem nosné konstrukce včetně stanovení konceptu vyztužení a dimenzování nosných prvků.
ARTEMIS ENGINEER
www.artemis-ingenieur.fr

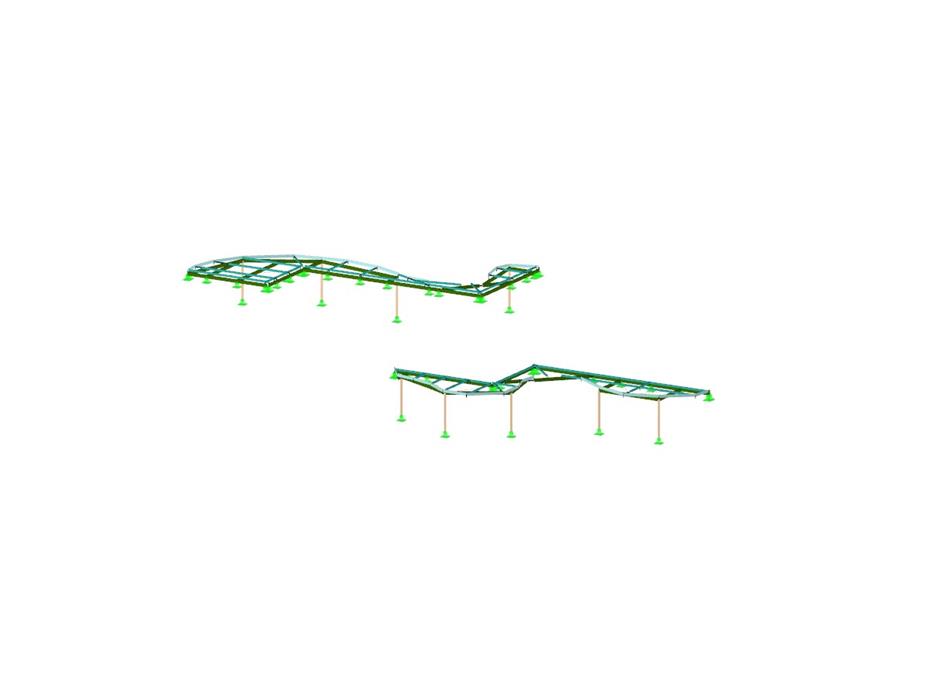

3D model jeslí v RFEMu (© ARTEMIS INGENIEUR)
Dřevěná konstrukce
Nelze stáhnout
Projekt zákazníka / Pouze pro zobrazení
| Počet uzlů | 163 |
| Počet linií | 253 |
| Počet prutů | 219 |
| Počet zatěžovacích stavů | 7 |
| Počet kombinací zatížení | 74 |
| Počet kombinací výsledků | 3 |
| Celková hmotnost | 3,877 t |
| Rozměry (metrické) | 52,832 x 35,646 x 3,510 m |
| Rozměry (imperiální) | 173.33 x 116.95 x 11.52 feet |
| Verze programu | 5.19.01 |
