Ostatnio budownictwo wysokościowe jest wyraźnie zdominowane przez zastosowanie drewna, jako materiału najbardziej ekologicznego i przyjaznego środowisku. Inicjator projektu, Nexity Resolutely, jest zaangażowany w konstruktywne rozwiązania budowlane, przyczyniające się do zmniejszenia emisji dwutlenku węgla, poprzez stosowanie materiałów opatrzonych odpowiednimi etykietami i popartych certyfikatami, wykorzystanych w kilku projektach obiektów biurowych i handlowych z drewna. Należy do nich również Palazzo Meridia w Nicei. Jest to obecnie najwyższy budynek biurowy z drewna klejonego warstwowo we Francji. Za projekt, dostawę i montaż konstrukcji drewnianej odpowiedzialny był klient firmy Dlubal, firma CBS-Lifteam.
Palazzo Meridia to 10-kondygnacyjny budynek biurowy, w którym 9 kondygnacji jest drewnianych. Przy całkowitej wysokości 115 m, powierzchnia gruntu ma 181 m długości i 56 m szerokości. Piwnica, w której znajduje się 31 miejsc parkingowych, piętro oraz dwie klatki schodowe wykonane są z betonu zbrojonego. Niezwykła, otwarta metalowa fasada wspiera korytarze i pozwala roślinom wspinać się po fasadzie.
Architecture-Studio, Francja
www.architecture-studio.fr
Palazzo Meridia w Nicei, Francja (© Architecture-Studio)
Palazzo Meridia to 10-kondygnacyjny budynek biurowy, w którym 9 kondygnacji jest drewnianych. Przy całkowitej wysokości 115 m, powierzchnia gruntu ma 181 m długości i 56 m szerokości. Piwnica, w której znajduje się 31 miejsc parkingowych, piętro oraz dwie klatki schodowe wykonane są z betonu zbrojonego. Niezwykła, otwarta metalowa fasada wspiera korytarze i pozwala roślinom wspinać się po fasadzie.
Architecture-Studio, Francja
www.architecture-studio.fr
Palazzo Meridia w Nicei, Francja (© Architecture-Studio)

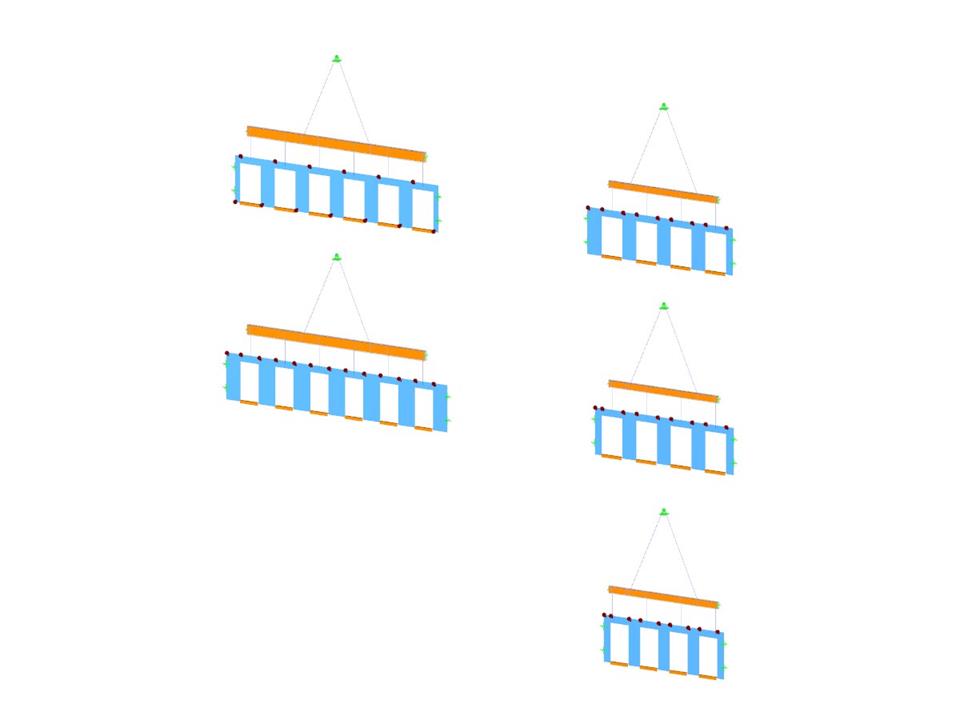

Powierzchnia zabudowy
Pobranie niemożliwe
Projekt klienta/tylko widok
| Liczba węzłów | 240 |
| Liczba linii | 312 |
| Liczba prętów | 100 |
| Liczba powierzchni | 53 |
| Ilość przypadków obciążenia | 1 |
| Ilość KO | 2 |
| Liczba kombinacji wyników | 2 |
| Ciężar całkowity | 11,166 t |
| Wymiary (metryczne) | 38,107 x 0,004 x 38,225 m |
| Wymiary (imperialne) | 125.02 x 0.01 x 125.41 feet |
| Wersja programu | 5.17.01 |
