W Jeddah, Arabia Saudyjska, 2400 tonowy meczet został przeniesiony w całości na odległość ponad 120 metrów.
Po raz pierwszy w Arabii Saudyjskiej przeniesiono budynek w całości do innej lokalizacji.
Techniek en Methode BV Holandia
www.tenm.nu

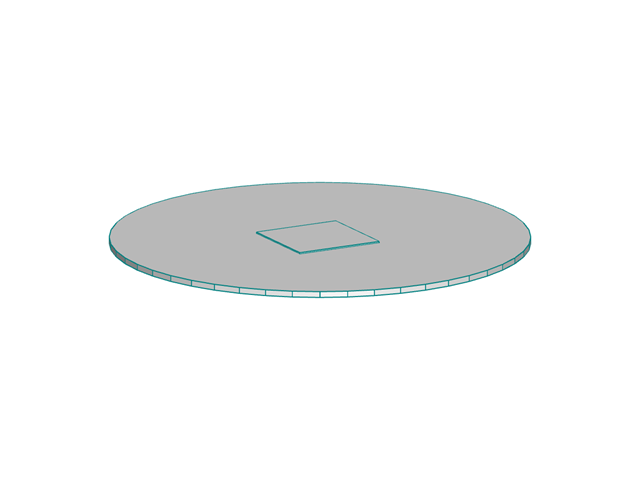

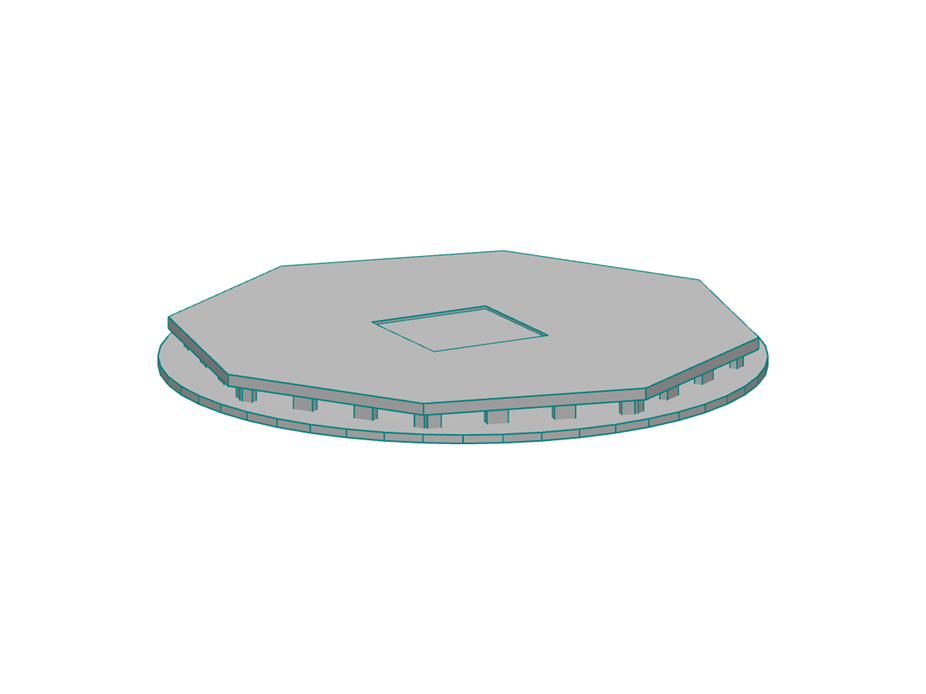

Modele RFEM płyty stropowej dla różnych etapów transportu (© Techniek en Methode)
Po raz pierwszy w Arabii Saudyjskiej przeniesiono budynek w całości do innej lokalizacji.
Techniek en Methode BV Holandia
www.tenm.nu
Modele RFEM płyty stropowej dla różnych etapów transportu (© Techniek en Methode)
Podmodele
.png?mw=640&hash=d0bd00d0030a9fcb52f27ab2f9003214f6832ec1)
Płyta podłogowa
Pobranie niemożliwe
Projekt klienta/tylko widok
| Liczba węzłów | 268 |
| Liczba linii | 287 |
| Liczba powierzchni | 72 |
| Ilość przypadków obciążenia | 4 |
| Ilość KO | 4 |
| Liczba kombinacji wyników | 1 |
| Ciężar całkowity | 1440,411 t |
| Wymiary (metryczne) | 28,000 x 28,000 x 1,300 m |
| Wymiary (imperialne) | 91.86 x 91.86 x 4.27 feet |
| Wersja programu | 5.04.00 |
