Obliczenia konstrukcyjne
PERI GmbH
www.peri.com

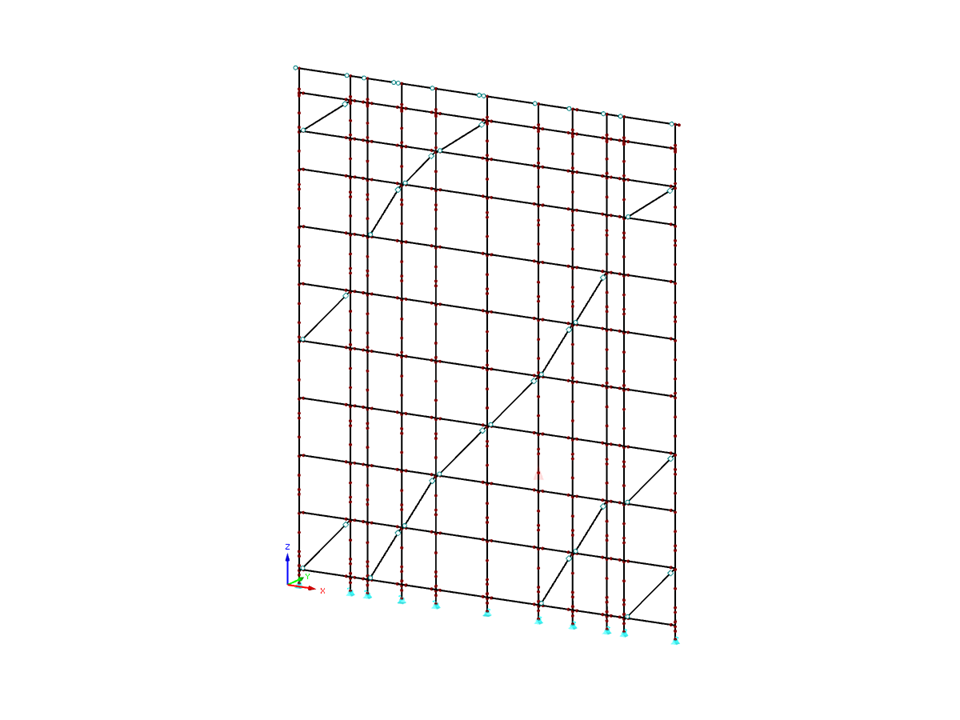

Konstrukcja rusztowania
Liczba węzłów | 656 |
Liczba linii | 794 |
Liczba prętów | 794 |
Ilość przypadków obciążenia | 20 |
Ilość KO | 2 |
Ciężar całkowity | 1,160 t |
Wymiary (metryczne) | 11,500 x 0,500 x 13,750 m |
Wymiary (imperialne) | 37.73 x 1.64 x 45.11 feet |
Wersja programu | 5.19.01 |
![Zwolnienie na rusztowaniu zależne od siły normalnej](/pl/webimage/010058/468417/01-de-png.png?mw=512&hash=2551750327252c0e49d549ec0d9fb2579bfaa885)
![Podpora rusztowania](/pl/webimage/010185/468719/01-de-png.png?mw=512&hash=2551750327252c0e49d549ec0d9fb2579bfaa885)
![Definiowanie nieliniowości warunków podparcia na podporach węzłowych](/pl/webimage/010531/2426512/01-en-png-png.png?mw=512&hash=6ca63b32e8ca5da057de21c4f204d41103e6fe20)
![KB 001801 | Uzyskiwanie dostępu do wyników FSM](/pl/webimage/039828/3500358/Figure_1.png?mw=512&hash=d5b2460f441369fa093f6bb79c5c8666350e521e)
![Definition eines Stabendgelenks mit der Nichtlinearität "Gerüstdiagramm"](/pl/webimage/006824/484418/Scaffolding.png?mw=512&hash=210d7e15b7c00c91e74445c180cf62f40424474a)
Nieliniowości przegubów prętowych "Rusztowanie - N phiy/phiz" oraz "Wykres rusztowania" umożliwiają mechaniczną symulację połączenia rur z wewnętrznym czopem między dwoma elementami prętowymi.
W modelu równoważnym, moment zginający jest przenoszony przez nadmiernie ściskaną rurę, a po zablokowaniu, również dodatkowo przez wewnętrzny profil, w zależności od stanu naprężeń ściskających na końcu pręta.
![Element 002723 | Przegub rusztowania](/pl/webimage/046401/3664418/2023-12-11_12-22-49.png?mw=512&hash=2b4e9f83c58254e97238ab2909398756b4b74f1f)
Zastosowanie nieliniowego zwolnienia prętowego "Rusztowanie N | phiy,phiz" umożliwia symulację wstawionego połączenia rur rusztowania.
![AISI S100/CSA S136 Wymiarowanie stali formowanej na zimno w RFEM 6](/pl/webimage/040277/3509688/Cold_formed_AISI_EN.png?mw=512&hash=64fe70077d24767102745523ca11a1880ab1ff6e)
Wymiarowanie prętów stalowych formowanych na zimno zgodnie z AISI S100-16/CSA S136-16 jest dostępne w RFEM 6. Dostęp do obliczeń można uzyskać, wybierając normy „AISC 360” lub „CSA S16” w rozszerzeniu Projektowanie konstrukcji stalowych. Następnie dla obliczeń elementów formowanych na zimno automatycznie wybierane jest „AISI S100” lub „CSA S136”.
Do obliczania sprężystego obciążenia wyboczeniowego pręta program RFEM stosuje metodę DSM. Bezpośrednia metoda wytrzymałości oferuje dwa typy rozwiązań, numeryczne (metoda pasm skończonych) i analityczne (specyfikacja). Krzywą charakterystyczną (sygnaturę) FSM i kształty wyboczenia można wyświetlić w oknie dialogowym Przekroje.
![Cecha 002443 | Kontrola stanu zarysowania do analizy odkształcenia i szerokości rys](/pl/webimage/032308/3333735/crackstate_EN.jpg?mw=512&hash=7a751769b3bfd152da28f9c235b662fe4a66d28f)
W konfiguracji stanu granicznego użytkowalności można dostosowywać różne parametry obliczeniowe przekrojów. W tym miejscu można kontrolować warunek przekroju zastosowany do analizy odkształcenia i szerokości zarysowania.
Można aktywować następujące ustawienia:
- Stan zarysowania obliczony na podstawie powiązanego obciążenia
- Stan zarysowany obliczony jako obwiednia ze wszystkich sytuacji obliczeniowych SGU
- Stan przekroju zarysowanego - niezależny od obciążenia
