Model stalowego magazynu logistycznego.
Model zawiera ostrzeżenie nr 30014 "Nieprawidłowe dodanie przypadków obciążeń w kombinacji wyników!"
Model wykorzystany w
Stalowa rama dla magazynu wysokiego składowania
Liczba węzłów | 717 |
Liczba linii | 1454 |
Liczba prętów | 1454 |
Ilość przypadków obciążenia | 18 |
Ilość KO | 1 |
Liczba kombinacji wyników | 4 |
Ciężar całkowity | 517,082 t |
Wymiary (metryczne) | 39,261 x 14,313 x 27,656 m |
Wymiary (imperialne) | 128.81 x 46.96 x 90.73 feet |
Wersja programu | 5.24.02 |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
Powiązane modele

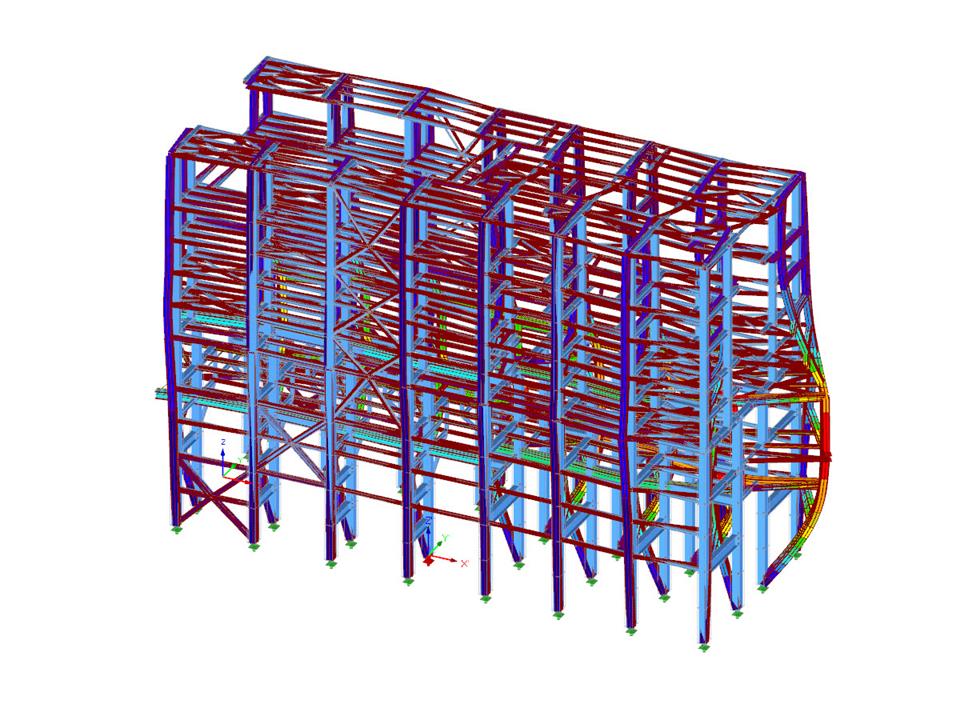

![Tryb stabilności magazynu wysokiego składowania](/pl/webimage/011701/2599216/Stabil.jpg?mw=512&hash=51d1a03fe8545dfffe955b6a9f2cd689cd8cded8)
