Calcul de structure :
PERI GmbH
www.peri.com

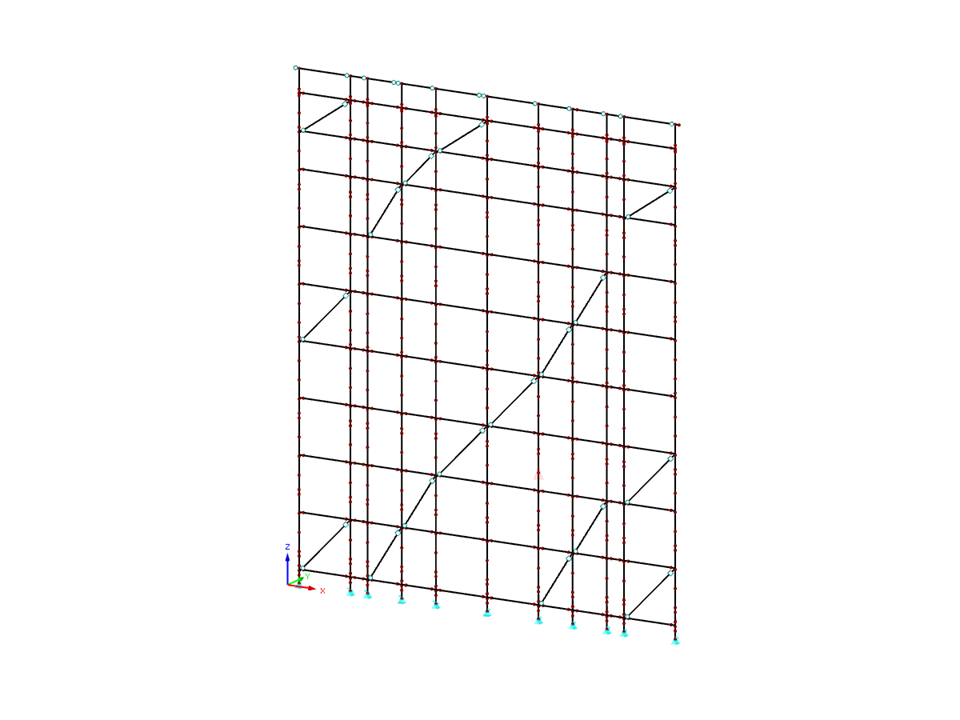

Structure d'échafaudage
Nombre de nœuds | 656 |
Nombre de lignes | 794 |
Nombre de barres | 794 |
Nombre de cas de charge | 20 |
Nombre de combinaisons de charges | 2 |
Poids total | 1,160 t |
Dimensions (métrique) | 11,500 x 0,500 x 13,750 m |
Dimensions (impériales) | 37.73 x 1.64 x 45.11 feet |
Version du logiciel | 5.19.01 |
![Articulation d’échafaudage soumise à l’effort normal](/fr/webimage/010058/468417/01-de-png.png?mw=512&hash=2551750327252c0e49d549ec0d9fb2579bfaa885)
![Support d'échafaudage](/fr/webimage/010185/468719/01-de-png.png?mw=512&hash=2551750327252c0e49d549ec0d9fb2579bfaa885)
![Définition de la non-linéarité des conditions d'appui aux appuis nodaux](/fr/webimage/010531/2426510/01-fr-png-png.png?mw=512&hash=2d0d19e5b7fcd51bad081c6f6ce752e3ccc0be58)
![KB 001801 | Accéder aux résultats de la méthode des bandes finies](/fr/webimage/039828/3500358/Figure_1.png?mw=512&hash=d5b2460f441369fa093f6bb79c5c8666350e521e)
![Definition eines Stabendgelenks mit der Nichtlinearität "Gerüstdiagramm"](/fr/webimage/006824/484418/Scaffolding.png?mw=512&hash=210d7e15b7c00c91e74445c180cf62f40424474a)
Les non-linéarités de barre « Échafaudage - N phiy/phiz » et « Diagramme d'échafaudage » activent la simulation mécanique d'un assemblage tubulaire avec tronçon interne entre deux éléments de barre.
Le modèle équivalent transfère le moment fléchissant via un tube externe trop sollicité et après avoir fixé positivement via le tronçon interne, en fonction de l'état de compression de la fin de barre.
![Fonctionnalité 002723 | Articulation de l'échafaudage](/fr/webimage/046401/3671743/46401-FR.png?mw=512&hash=a292f5b854c53ad90eaf4f111b4bf6038ac30f4b)
La non-linéarité de l'articulation de barre « Échafaudage N | φy,φz » vous permet de simuler un assemblage tubulaire d'échafaudage.
![Vérification des aciers formés à froid selon l'AISI S100 / la CSA S136 dans RFEM 6](/fr/webimage/040277/3608083/40277_FR.png?mw=512&hash=12eeb145a74a86aeadd44678df1fbf9d8729d16b)
La vérification des barres en acier formées à froid selon l'AISI S100-16/la CSA S136-16 est disponible dans RFEM 6. Vous pouvez accéder à la vérification en sélectionnant « AISC 360 » ou « CSA S16 » comme norme dans le module complémentaire Vérification de l'acier. « AISI S100 » ou « CSA S136 » est alors automatiquement sélectionné pour la vérification formée à froid.
RFEM applique la méthode de résistance directe (MSD) pour calculer la charge de flambement élastique de la barre. La méthode de résistance directe offre deux types de solutions, numériques (méthode de la bande finie) et analytiques (spécification). La courbe de signature FSM et les formes de flambement peuvent être visualisées sous Sections.
![Fonctionnalité 002443 | Contrôle de l'état des fissures pour l'analyse des déformations et de l'ouverture des fissures](/fr/webimage/032308/3673952/32308-FR.png?mw=512&hash=6a349f5792ea8feeffd75326f81106d937fbe801)
Différents paramètres de vérification des sections peuvent être ajustés dans la configuration pour l'état limite de service. La condition de section appliquée pour l'analyse des déformations et de l'ouverture des fissures peut y être contrôlée.
Les paramètres suivants peuvent être activés :
- État fissuré calculé d'après la charge associée
- État fissuré déterminé sous forme d'enveloppe à partir de toutes les situations de projet à l'ELS
- État de fissuration indépendant de la charge
