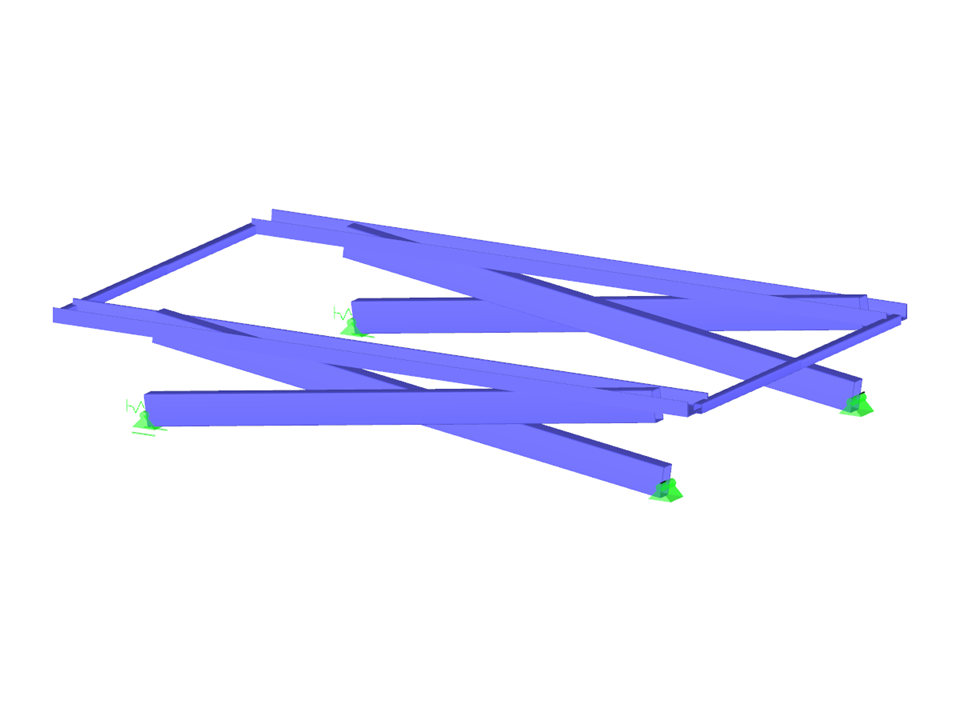

Nie wydłużony skok podnośnika
Model wykorzystany w
Podnośnik nożycowy | Nie przedłużony
Liczba węzłów | 26 |
Liczba linii | 28 |
Liczba prętów | 28 |
Liczba powierzchni | 0 |
Ilość brył | 0 |
Ilość przypadków obciążenia | 1 |
Ilość KO | 0 |
Liczba kombinacji wyników | 0 |
Ciężar całkowity | 0,404 t |
Wymiary (metryczne) | 3,500 x 0,394 x 1,980 m |
Wymiary (imperialne) | 11.48 x 1.29 x 6.5 feet |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
Powiązane modele
1204x
39x
1944x
52x

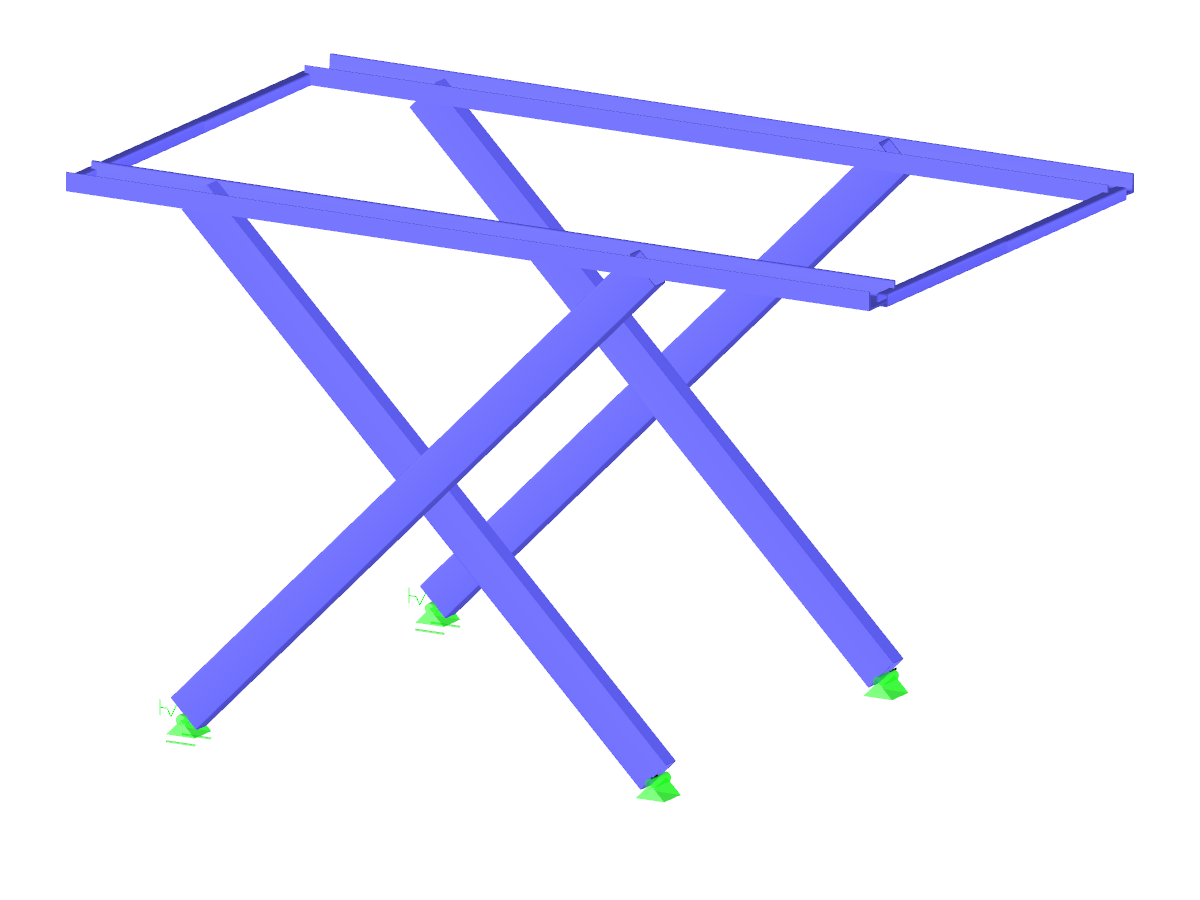

![Podnośnik nożycowy](/pl/webimage/013457/2847437/main.png?mw=512&hash=e35b0ba070a5f9f25a45fda767a74f3ef4ab5d05)
