Jednopiętrowy dom wykonany z drewna klejonego krzyżowo i sklejki, otrzyma prestiżowy certyfikat „domu pasywnego”. Jest to symbol wysokich standardów pod względem efektywności energetycznej oraz śladu węgłowego obiektu CO2.
Obliczenia konstrukcyjne:
Maderas Besteiro
www.mbesteiro.com
Obliczenia konstrukcyjne:
Maderas Besteiro
www.mbesteiro.com

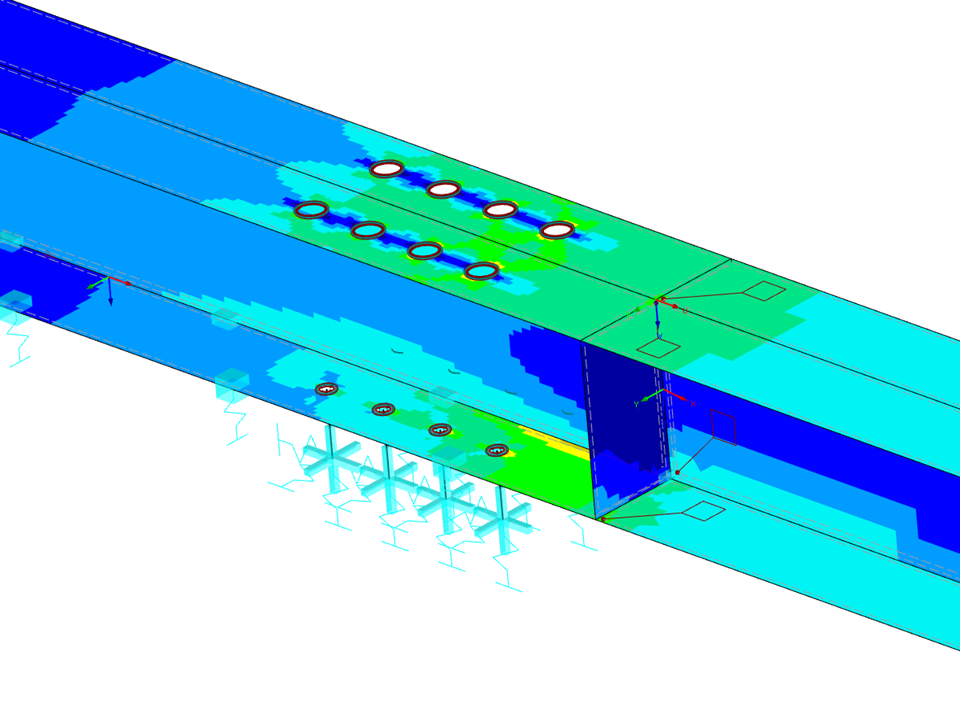

Połączenie stal-drewno
Pobranie niemożliwe
Projekt klienta/tylko widok
| Liczba węzłów | 177 |
| Liczba linii | 120 |
| Liczba prętów | 62 |
| Liczba powierzchni | 26 |
| Ilość przypadków obciążenia | 11 |
| Ilość KO | 6 |
| Ciężar całkowity | 0,264 t |
| Wymiary (metryczne) | 3,892 x 0,140 x 0,603 m |
| Wymiary (imperialne) | 12.77 x 0.46 x 1.98 feet |
| Wersja programu | 5.24.01 |
Długość: 00:00:53 min
Długość: 01:08:19 min
Długość: 00:42:28 min
Długość: 00:47:51 min
Długość: 01:14:10 min
Długość: 01:31:22 min
Długość: 01:26:48 min
Funkcja produktu
Długość: 00:00:00 min
Długość: 00:52:56 min
W module dodatkowym RF-LAMINATE można wymiarować elementy konstrukcyjne wykonane z drewna klejonego krzyżowo. Since the design is a pure elastic stress analysis, it is necessary to additionally consider the stability issues (flexural buckling and lateral-torsional buckling).
Poniższy artykuł opisuje wymiarowanie ściany z drewna klejonego krzyżowo, podatnej na wyboczenie, opisanej w pierwszej części tej serii artykułów, z wykorzystaniem metody prętów zastępczych, zgodnie z [1] sekcja 6.3.2. Analiza wyboczenia zostanie przeprowadzona jako analiza naprężeń ściskających ze zmniejszoną wytrzymałością na ściskanie. W tym celu określany jest współczynnik niestateczności kc, zależny przede wszystkim od smukłości elementu i typu podpory.
W tym artykule opisano, jako alternatywę dla metody prętów zastępczych, wyznaczyć siły wewnętrzne ściany podatnej na wyboczenie zgodnie z analizą drugiego rzędu z uwzględnieniem imperfekcji, a następnie przeprowadzić wymiarowanie przekroju na zginanie i ściskanie.
![Analiza drgań (Źródło: [3])](/pl/webimage/009798/467822/01-de-png.png?mw=512&hash=2551750327252c0e49d549ec0d9fb2579bfaa885)
Obliczenia drgań dla stropów o dużej rozpiętości często decydują o analizie drgań płyt z drewna klejonego krzyżowo. Zaleta lżejszego materiału, jakim jest drewno, nad betonem, staje się wadą, ponieważ korzystny jest materiał o dużej masie ze względu na niską częstotliwość drgań własnych.
Moduł dodatkowy RF-LAMINATE umożliwia obliczanie naprężeń tnących przy skręcaniu w superpozycji przekrojów netto i brutto. Obliczenia są przeprowadzane osobno dla kierunku x i y. Sprawdzane są obciążenia w punktach przecięcia płyt z drewna klejonego krzyżowo.
- Ogólna analiza naprężeniowa
- Zintegrowane w programie RFEM graficzne i numeryczne przedstawianie naprężeń i stopni wykorzystania
- Obliczenia przy użyciu różnych przypadków obliczeniowych
- Wysoka wydajność dzięki małej ilości danych początkowych
- Elastyczność dzięki szczegółowym opcjom ustawień dla podstawy i zakresu obliczeń
- Na podstawie wybranego modelu materiałowego i zawartych w nim warstw generowana jest lokalna macierz sztywności powierzchni w programie RFEM. Dostępne są następujące modele materiałowe:
- ortotropowy
- Izotropowy
- Zdefiniowane przez użytkownika
- Hybrydowy (dla kombinacji modeli materiałowych)
- Możliwość zapisywania często używanych konstrukcji warstwowych w bazie danych
- Wyznaczanie naprężeń podstawowych, ścinających i zastępczych
- Oprócz naprężeń podstawowych jako wyniki dostępne są naprężenia wymagane zgodnie z DIN EN 1995-1-1 oraz interakcja między tymi naprężeniami.
- Analiza naprężeń dla elementów konstrukcyjnych o dowolnym kształcie
- Obliczanie naprężeń zastępczych według różnych metod:
- Hipoteza energii odkształcenia (von Mises)
- Hipoteza naprężeń stycznych (Tresca)
- Hipoteza naprężenia normalnego (Rankine)
- Hipoteza głównego odkształcenia (Bach)
- Obliczanie poprzecznych naprężeń stycznych według Mindlina lub Kirchhoffa lub ustawień zdefiniowanych przez użytkownika
- Obliczenia w stanie granicznym użytkowalności poprzez sprawdzanie przemieszczeń powierzchni
- Odkształcenia graniczne określane przez użytkownika
- Możliwość uwzględnienia połączenia wartw
- Szczegółowe wyniki dla różnych składników naprężeń i stopni wykorzystania w tabelach i w grafice
- Przedstawianie naprężeń dla każdej warstwy w modelu
- Wykaz materiałów dla analizowanych powierzchni
- Połaczenie wartw bez możliwości ścinania
Modele z programów RFEM i RSTAB mogą być zapisywane jako modele 3D glTF (formaty *.glb i *.glTF). Obejrzyj szczegółowo modele w 3D w przeglądarce 3D firmy Google lub Babylon. Na "spacer" po konstrukcji zabierz okulary VR, takie jak Oculus.
Modele 3D glTF można zintegrować z własną stroną internetową za pomocą JavaScript, zgodnie z poniższą instrukcją (tak jak na stronie Dlubal Models do pobrania): "Łatwe wyświetlanie interaktywnych modeli 3D w Internecie i w AR" .
Opcja Tryb nagrywania lotu umożliwia lot przez konstrukcję w programie RFEM i RSTAB. Przy użyciu klawiatury można kontrolować kierunek i prędkość lotu. Dodatkowo można zapisać przebieg całego lotu jako film wideo.
