Stahl-Holz-Verbindung
  • Descripción
  • Reseñas (0)

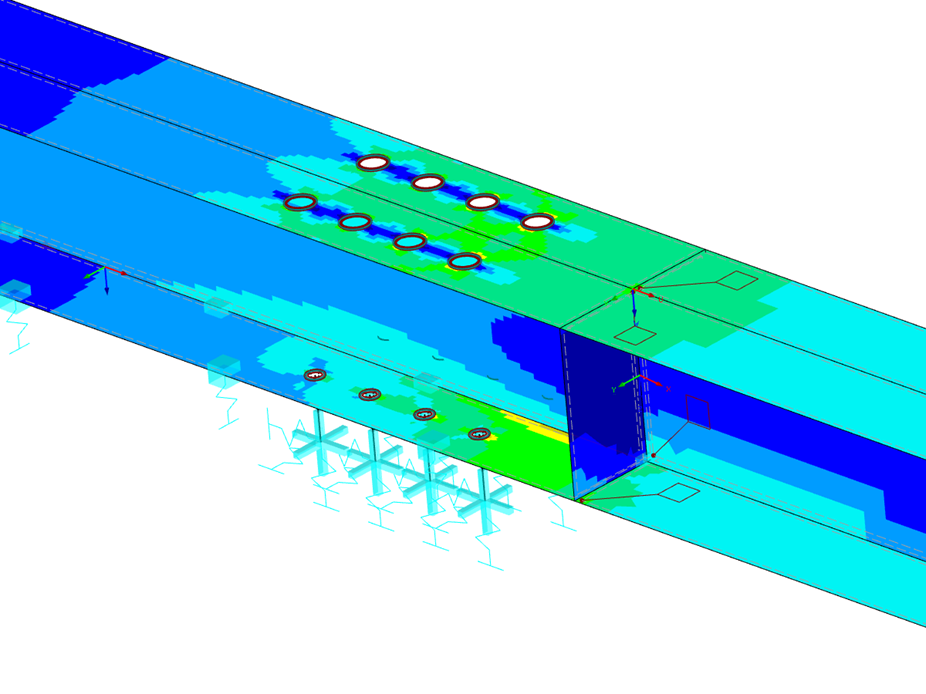

El modelo demuestra una conexión innovadora de acero-madera en una casa de una sola planta de madera contralaminada y laminada encolada, galardonada con la prestigiosa certificación Passivhaus. La construcción se caracteriza por cumplir con los más altos estándares de calidad en eficiencia energética y consumo de CO₂. Maderas Besteiro proporciona una planificación sólida. Se destacan las técnicas de conexión precisas entre los componentes estructurales de acero y los de madera, subrayando el uso moderno de materiales.

Total
0 de 5 estrellas
Esta página tiene 0 valoraciones de usuarios.
5 estrellas
4 estrellas
3 estrellas
2 estrellas
1 estrella
(0)
0 de 5 estrellas
5 estrellas 0
4 estrellas 0
3 estrellas 0
2 estrellas 0
1 estrella 0

Conexión acero-madera en diseño de casa pasiva

No se puede descargar Proyecto de cliente / solo para visualización
Número de nudos 177
Número de líneas 120
Número de barras 62
Número de superficies 26
Número de casos de carga 11
Número de combinaciones de carga 6
Peso completo 0.264 t
Dimensiones (métricas) 3,892 x 0,140 x 0,603 m
Dimensiones (imperiales) 12.77 x 0.46 x 1.98 feet
Versión del programa 5.24.01
Informar sobre este modelo en 3D
Eventos
Vídeos
Modelos para descargar
Artículos de la base de datos de conocimientos

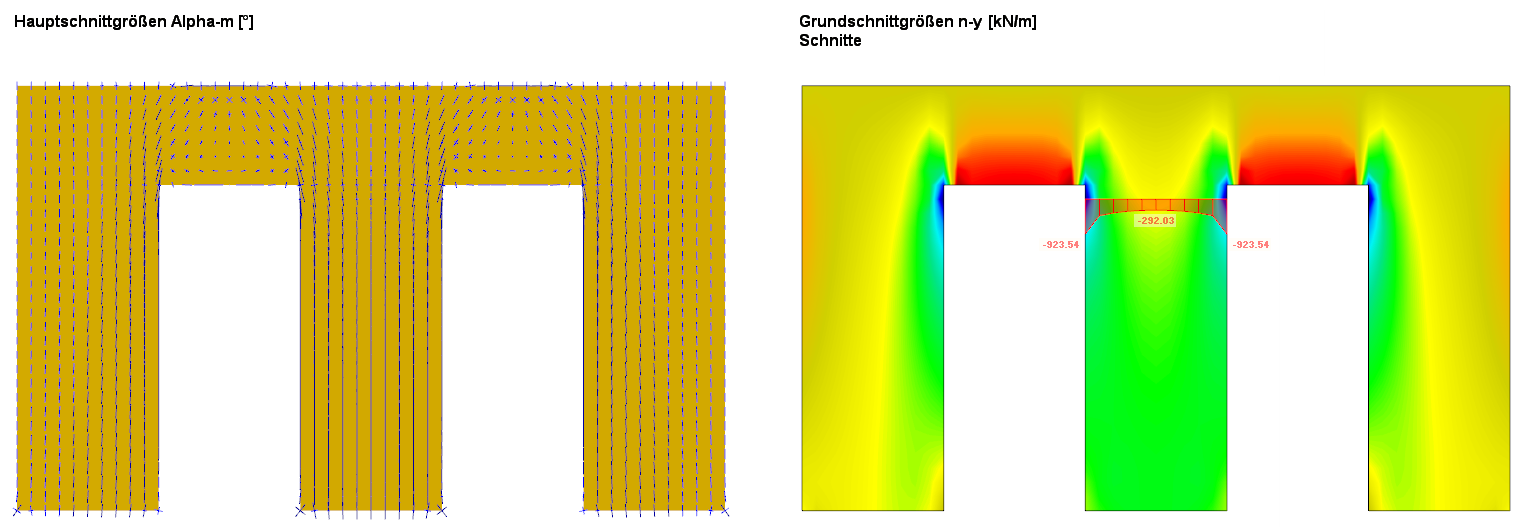

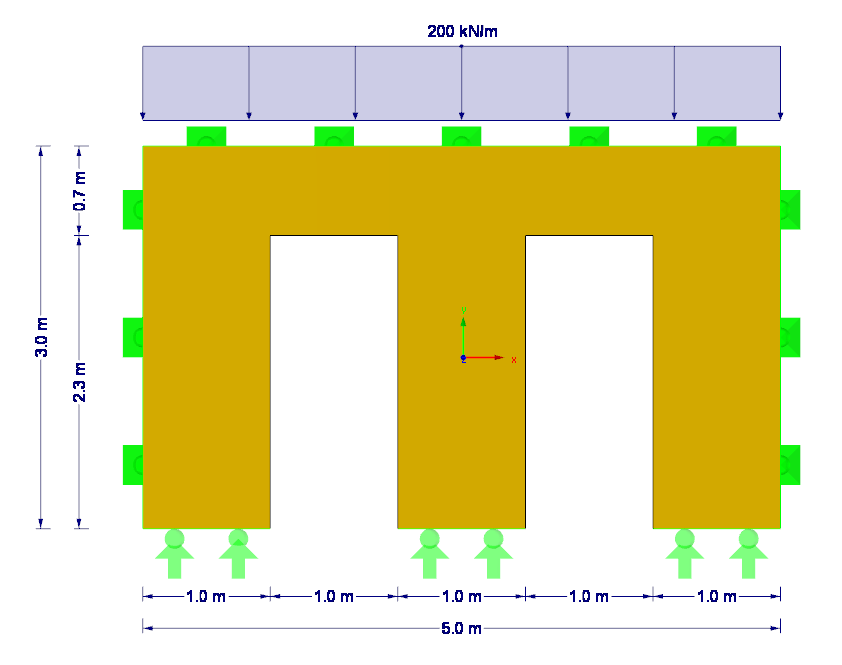

Muro de madera contralaminada con huecos sometidos a tensiones del muro
Básicamente, puede diseñar los componentes estructurales hechos de madera contralaminada en el módulo adicional RF-LAMINATE. Ya que el diseño es un análisis puro de tensiones elásticas, es necesario considerar además los problemas de estabilidad (pandeo por flexión y pandeo lateral).

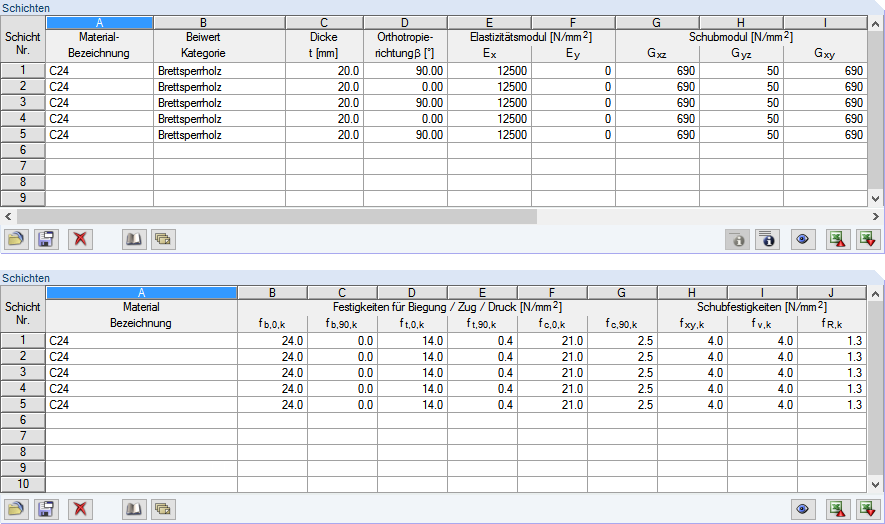

Estructura de capas con propiedades de rigidez y resistencia para Stora Enso CLT 100 C5s
El siguiente artículo describe un cálculo utilizando el método de la barra equivalente según [1] sección 6.3.2, realizado en un ejemplo de un muro de madera contralaminada susceptible de pandeo descrito en la parte 1 de esta serie de artículos. El análisis de pandeo se realizará como un análisis de tensión de compresión con resistencia a compresión reducida. Para esto, se determina el coeficiente de inestabilidadkc, que depende principalmente de la esbeltez del componente y del tipo de apoyo.
Efectos locales con respecto a la introducción de la carga
Como alternativa al método de la barra equivalente, este artículo describe cómo determinar los esfuerzos internos del muro susceptibles de pandeo según el análisis de segundo orden, teniendo en cuenta las imperfecciones, y luego realizar el cálculo de la sección para flexión y compresión.
Análisis de vibraciones (Fuente: [3])
El cálculo de la vibración de las placas de madera contralaminada a menudo es determinante para los techos de grandes luces. La ventaja del material más ligero de la madera sobre el hormigón se convierte en una desventaja, ya que el material de gran masa es ventajoso para una frecuencia natural baja.
Capturas de pantalla
Características de los productos

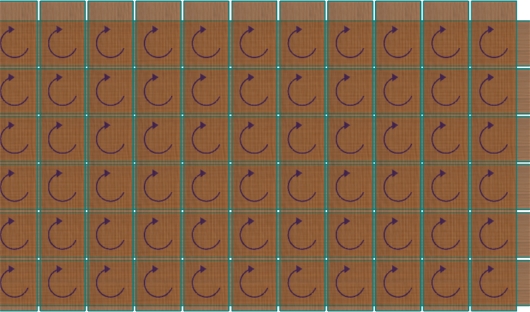

Tensión de torsión en los puntos de intersección de una placa de madera laminada en RFEM

En el módulo adicional RF-LAMINATE para RFEM, se pueden calcular las tensiones tangenciales de torsión con la superposición de los valores de la sección neta y bruta. El cálculo se realiza por separado en la dirección x e y. También se calculan las cargas en los puntos de intersección de los paneles de madera contralaminada.

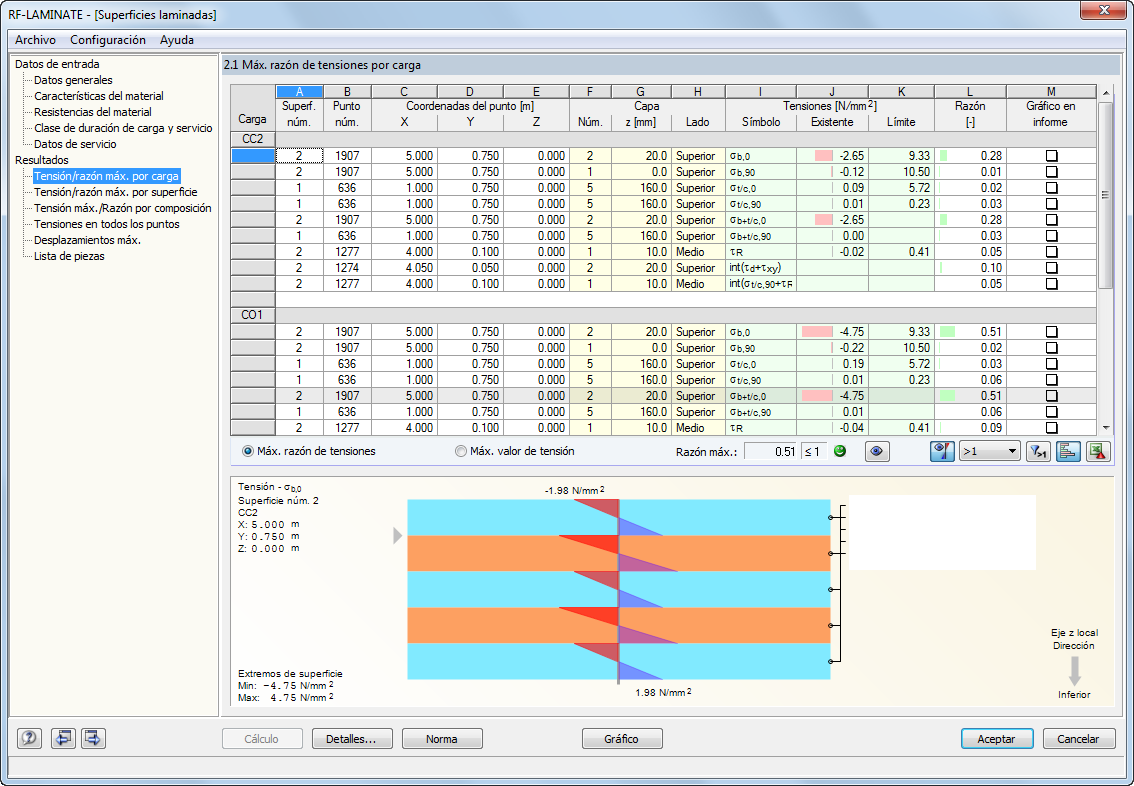

2.1 Máxima razón de tensiones por carga
