Jednopodlažní dům z křížem lepeného dřeva a lepeného lamelového dřeva získá prestižní certifikaci pasivních domů, která je vnímána jako výraz vysokého standardu kvality z hlediska energetické účinnosti a spotřeby CO2.
Statický výpočet:
Maderas Besteiro
www.mbesteiro.com
Statický výpočet:
Maderas Besteiro
www.mbesteiro.com

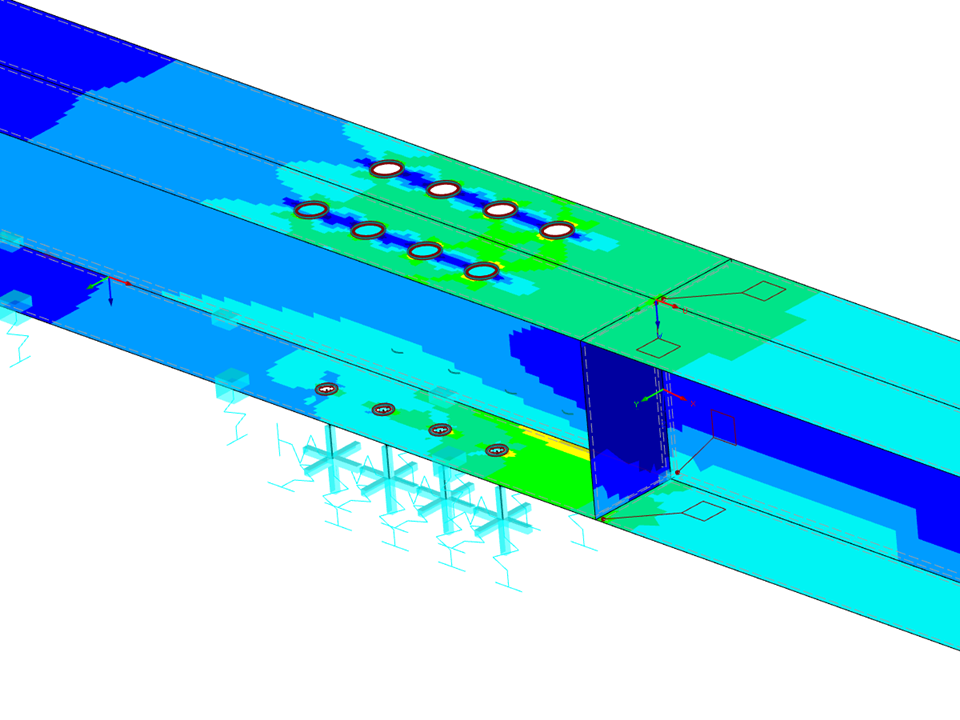

Spoj ocel-dřevo
Nelze stáhnout
Projekt zákazníka / Pouze pro zobrazení
| Počet uzlů | 177 |
| Počet linií | 120 |
| Počet prutů | 62 |
| Počet ploch | 26 |
| Počet zatěžovacích stavů | 11 |
| Počet kombinací zatížení | 6 |
| Celková hmotnost | 0,264 t |
| Rozměry (metrické) | 3,892 x 0,140 x 0,603 m |
| Rozměry (imperiální) | 12.77 x 0.46 x 1.98 feet |
| Verze programu | 5.24.01 |
Databáze znalostí
Délka: 00:00:53 min
Délka: 01:08:19 min
Délka: 00:42:28 min
Délka: 00:47:51 min
Délka: 01:14:10 min
Délka: 01:31:22 min
Délka: 01:26:48 min
Funkce programu
Délka: 00:00:42 min
Délka: 00:52:56 min
V zásadě lze konstrukční prvky z křížem lepeného dřeva posuzovat v přídavném modulu RF‑LAMINATE. Protože se jedná čistě o pružnou analýzu napětí, je třeba dodatečně uvážit vzpěr a klopení.
V tomto příspěvku předvedeme posouzení metodou náhradního prutu podle [1], kap. 6.3.2 na příkladu stěny z křížem lepeného dřeva z článku 1, které hrozí při vzpěru vybočení. Posouzení na vzpěr přitom provedeme jako posouzení napětí v tlaku s redukovanou pevností v tlaku. Pro toto posouzení vypočítáme součinitel vzpěrnosti kc, který závisí především na štíhlosti konstrukčního prvku a způsobu uložení.
Jako alternativu k metodě náhradního prutu se v tomto příspěvku podíváme na to, jak stanovit vnitřní síly ve stěně náchylné na boulení podle teorie druhého řádu se zohledněním imperfekcí a následně provést posouzení průřezu na ohyb a tlak.
![Analýza kmitání (Zdroj: [3])](/cs/webimage/009798/467822/01-de-png.png?mw=512&hash=2551750327252c0e49d549ec0d9fb2579bfaa885)
U stropů s velkým rozpětím je často rozhodující posouzení kmitání desek z křížem lepeného dřeva. Výhoda lehčího materiálu dřeva oproti betonu se mění v nevýhodu, protože materiál s vysokou hmotností je výhodný pro nízkou vlastní frekvenci.
V přídavném modulu RF-LAMINATE programu RFEM lze provést posouzení smykových napětí od krouticího momentu v superpozici hodnot oslabeného a neoslabeného průřezu. Posouzení se provádí vždy samostatně ve směru x a ve směru y. Při analýze se uvažuje namáhání v průsečících na desce z křížem lepeného dřeva.
- Obecné analýzy napětí
- Grafický a číselný výstup napětí a využití plně integrovaný do programu RFEM
- Flexibilní posouzení s různým uspořádáním vrstev
- Vysoká efektivita díky velmi malému požadovanému množství vstupních dat
- Flexibilita na základě podrobného nastavení postupů a rozsahu výpočtu
- Na základě zvoleného materiálového modelu a obsažených vrstev se v programu RFEM vytvoří lokální globální matice tuhosti plochy. K dispozici jsou tyto materiálové modely:
- Ortotropní
- Izotropní
- Uživatelské zadání
- Hybridní (pro kombinace materiálových modelů)
- Možnost uložení často používaných skladeb vrstev do databáze
- Stanovení základních, smykových a srovnávacích napětí
- Jako výsledek jsou k dispozici kromě základních napětí také výsledná napětí podle DIN EN 1995-1-1 a jejich interakce.
- Analýza napětí téměř libovolně tvarovaných konstrukčních dílců
- Srovnávací napětí podle různých hypotéz:
- Energetická hypotéza (von Mises, HMH)
- Hypotéza max. smykového napětí (Tresca)
- Hypotéza max. hlavního napětí (Rankine)
- Hypotéza maximálních poměrných deformací (Bach, St. Venant)
- Výpočet příčných smykových napětí podle Mindlina nebo Kirchhoffa nebo uživatelsky definovaných zadání
- Posouzení mezního stavu použitelnosti prošetřením posunů ploch
- Uživatelsky definované nastavení mezního průhybu
- Volitelné zohlednění spřažení vrstev
- Diferencované výsledky jednotlivých složek napětí a využití napětí v tabulkách výsledků a v grafice
- Výsledná napětí pro každou vrstvu modelu
- Výkaz materiálu pro posuzované plochy
- Vazba zcela poddajná ve smyku možná
Modely RFEM a RSTAB lze uložit jako 3D modely glTF (formáty *.glb a *.glTF). Následně si je lze celé podrobně a trojrozměrně prohlédnout v 3D prohlížeči Google nebo Babylon. S VR brýlemi, jako například Oculus, lze dokonce konstrukcí 'procházet'.
3D modely glTF lze pomocí JavaScriptu podle tohoto návodu zařadit na vlastní webové stránky (podobně jako na Dlubal webových stránkách Modely ke stažení): „Snadné zobrazení interaktivních 3D modelů na webu a v AR“ .
Režim zobrazení Průletový mód kamery umožňuje průlet modelem konstrukce v RFEMu nebo RSTABu. Směr a rychlost letu lze ovládat pomocí klávesnice. Průlet modelem konstrukce lze dále uložit jako video.
Mohu pomocí přídavného modulu RF-LAMINATE provést posouzení požární odolnosti pro desky z křížem lepeného dřeva?
Je možné v přídavném modulu RF-LAMINATE provést podrobné posouzení přípojů, podpor nebo zesílení panelů z křížem lepeného dřeva?
Jak mohu spočítat spřaženou dřevobetonovou desku s křížem lepeným dřevem?
Kde mohu v přídavném modulu RF-LAMINATE najít skladby vrstev od výrobců desek z křížem lepeného dřeva?
Co je to metoda konečných prvků založená na komponentách (CBFEM)?
Je možné v RSECTION 1 provést posouzení stability podle EN 1993-1-1?
.jpg?mw=350&hash=91f398b559b26a6ac36fd7ecdf5e395e7b9b856d)
