Metalúrgica Vera SRL otrzymało zlecenie na zaprojektowanie i budowę nowego hangaru na międzynarodowym lotnisku Silvio Pettirossi w Paragwaju, w celu ochrony i naprawy dużych samolotów.
Obliczenia konstrukcyjne
Metalúrgica Vera S.R.L.
Ypane, Paragwaj
www.metalurgicavera.com.py
Obliczenia konstrukcyjne
Metalúrgica Vera S.R.L.
Ypane, Paragwaj
www.metalurgicavera.com.py
Model wykorzystany w

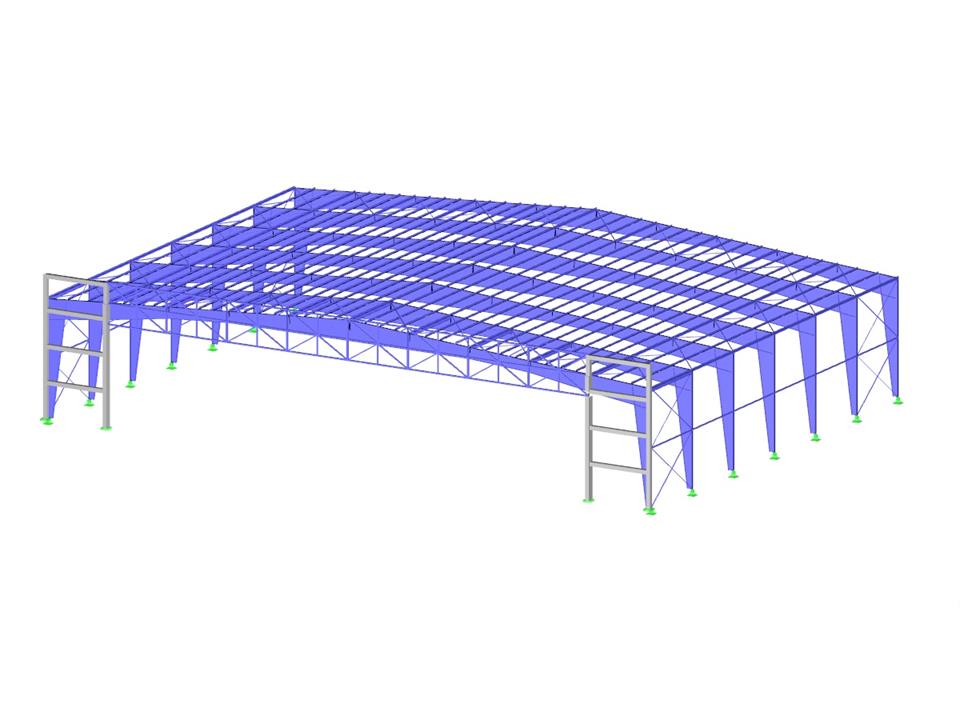

Konstrukcja stalowej ramy hangaru
Pobranie niemożliwe
Projekt klienta/tylko widok
| Liczba węzłów | 382 |
| Liczba linii | 579 |
| Liczba prętów | 579 |
| Ilość przypadków obciążenia | 7 |
| Ilość KO | 32 |
| Liczba kombinacji wyników | 2 |
| Ciężar całkowity | 159,096 t |
| Wymiary (metryczne) | 65,073 x 46,521 x 14,013 m |
| Wymiary (imperialne) | 213.49 x 152.63 x 45.97 feet |
| Wersja programu | 5.22.00 |
