Metalúrgica Vera SRL было поручено спроектировать и построить новый ангар в международном аэропорту Сильвио Петтиросси в Парагвае для защиты и ремонта больших самолетов.
Расчет конструкций:
Metalúrgica Vera SRL
Ипане, Парагвай
www.metalurgicavera.com.py
Расчет конструкций:
Metalúrgica Vera SRL
Ипане, Парагвай
www.metalurgicavera.com.py

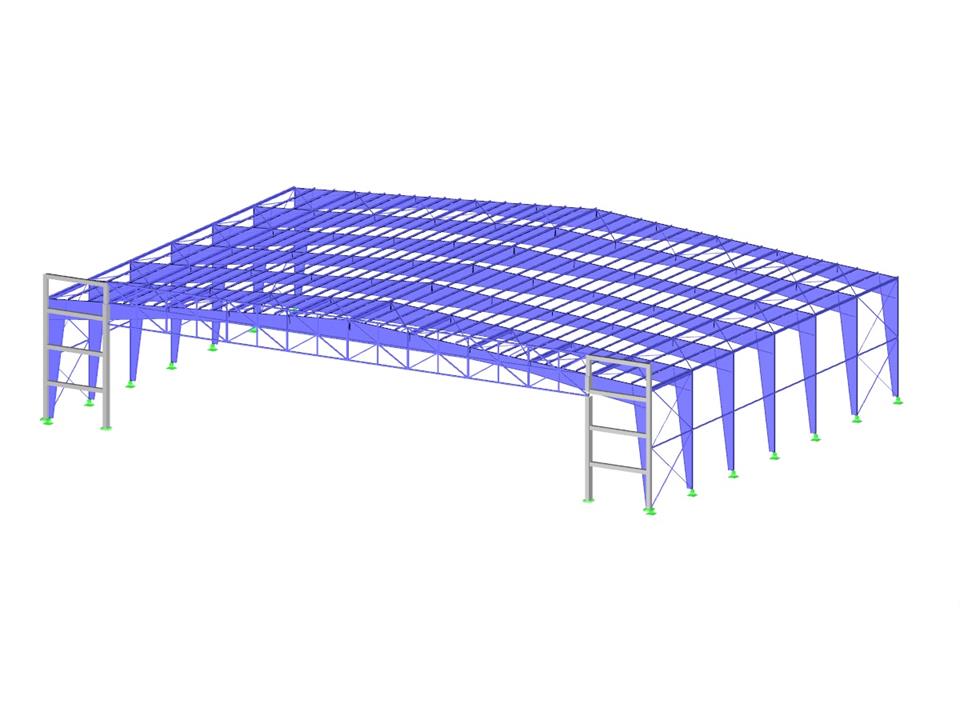

Модель, используемая в
Стальная рама ангара
Скачивание невозможно
Проект заказчика / только просмотр
Количество узлов | 382 |
Количество линий | 579 |
Количество стержней | 579 |
Количество загружений | 7 |
Количество сочетаний нагрузок | 32 |
Количество расчетных сочетаний | 2 |
Общий вес | 159,096 t |
Размеры (метрические) | 65,073 x 46,521 x 14,013 m |
Размеры (имперские) | 213.49 x 152.63 x 45.97 feet |
Версия программы | 5.22.00 |
