Projekt St. Josef in Holzkirchen obejmuje główny kościół i kaplicę, które połączone są ze zakrystią za pomocą wspólnego foyer.
Sailer Stepan Partner GmbH
www.ssp-muc.com

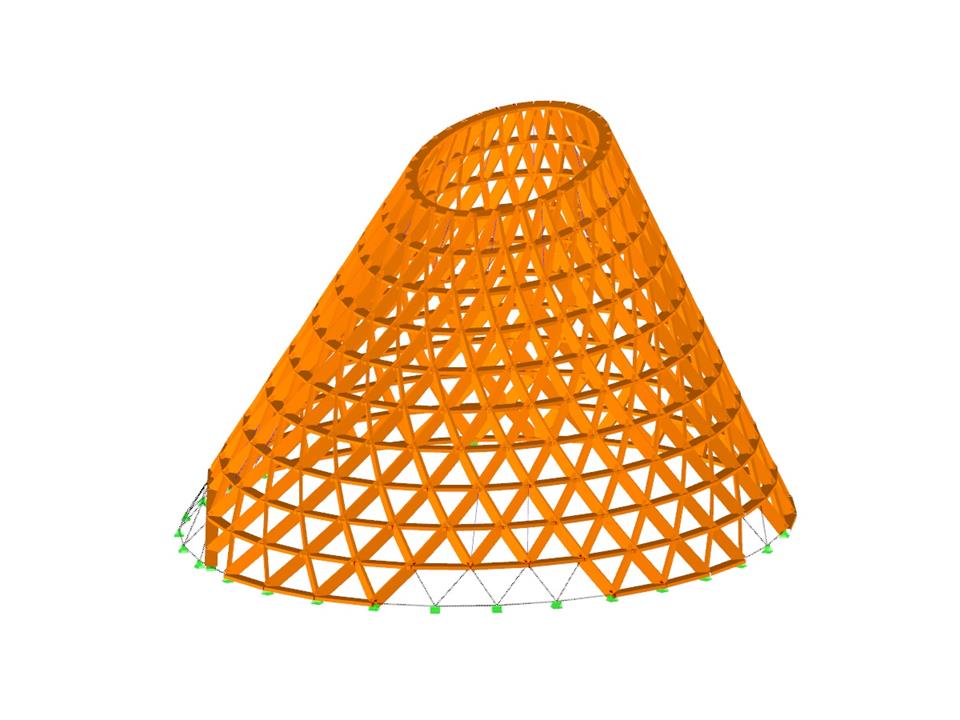

Model RSTAB kościoła parafialnego św. Josefa w Holzkirchen, Niemcy (© Sailer Stepan Partner GmbH)
Sailer Stepan Partner GmbH
www.ssp-muc.com
Model RSTAB kościoła parafialnego św. Josefa w Holzkirchen, Niemcy (© Sailer Stepan Partner GmbH)
Konstrukcja powłoki wykonana z drewna klejonego warstwowo
Pobranie niemożliwe
Projekt klienta/tylko widok
| Liczba węzłów | 371 |
| Liczba prętów | 1026 |
| Ilość przypadków obciążenia | 11 |
| Ilość KO | 17 |
| Liczba kombinacji wyników | 1 |
| Ciężar całkowity | 130,731 t |
| Wymiary (metryczne) | 30,744 x 34,774 x 27,500 m |
| Wymiary (imperialne) | 100.87 x 114.09 x 90.22 feet |
| Wersja programu | 8.17.01 |
Długość: 00:00:06 min
Długość: 00:00:32 min
Długość: 00:00:46 min
Długość: 01:06:40 min
Długość: 01:04:39 min
Długość: 01:08:02 min
Długość: 00:01:22 min
Długość: 00:00:56 min
Obliczenia paneli drewnianych są przeprowadzane na uproszczonych konstrukcjach prętowych lub powierzchniowych. W tym artykule opisano, jak określić wymaganą sztywność.
Als grundlegende Anforderungen an ein Tragwerk werden in den Grundlagen der Tragwerksplanung eine ausreichende Tragfähigkeit, Gebrauchstauglichkeit und Dauerhaftigkeit genannt. Dabei sind Tragwerke so auszuführen, dass durch Ereignisse wie Anprall eines Fahrzeuges keine Schadensfolge entsteht.
Usztywnienie konstrukcji drewnianych jest zwykle realizowane za pomocą drewnianych paneli. Hierfür werden plattenartige Werkstoffe (Grobspanplatten, OSB) mit Stäben verbunden. In mehreren Beiträgen werden die Grundlagen dieser Bauweise und die Berechnung im Programm RFEM erläutert. In diesem ersten Beitrag wird die grundlegende Ermittlung der Steifigkeiten sowie die Berechnung erläutert.
Oprócz określania obciążeń, w obliczeniach konstrukcji drewnianych należy uwzględnić pewne aspekty dotyczące kombinatoryki obciążeń. W przeciwieństwie do konstrukcji stalowych, w których największe obciążenie wynika z wszystkich niekorzystnych oddziaływań, w konstrukcjach drewnianych wartości wytrzymałości zależą od czasu trwania obciążenia i wilgotności drewna. Należy również uwzględnić specjalne właściwości przy obliczaniu stanu granicznego użytkowalności. Poniższy artykuł omawia wpływy na wymiarowanie elementów drewnianych i wyjaśnia, w jaki sposób jest to możliwe dzięki programom RSTAB i RFEM.
W programie RFEM płyta OSB jest dostępna w USA i Kanadzie. Parametry materiału zaczerpnięto z „Instrukcji projektowania paneli”.
Za pomocą typu grubości "Panel belkowy" można modelować drewniane panele szkieletowe w przestrzeni 3D. Wystarczy określić geometrię powierzchni, a drewniane panele szkieletowe zostaną wygenerowane za pomocą wewnętrznej konstrukcji pręt-powierzchnia, wraz z symulacją elastyczności połączenia. Typ grubości płyty bel jest definiowany za pomocą rozszerzenia Powierzchnie wielowarstwowe.
„Panel belkowy” ma następujące zalety:
- Możliwe jest jednostronne i dwustronne poszycie
- Automatyczne obliczanie połączenia półsztywnego
- Poszycie z deskowania
- Poszycie spięte klamrami
- Poszycie zdefiniowane przez użytkownika
- Przedstawienie w postaci całego geometrycznego obiektu 3D (rama, przewiązanie poprzeczne, słup, poszycie, zszywki) wraz z mimośrodem
- Uwzględnianie otworów za pomocą komórek powierzchni
- Wymiarowanie elementów konstrukcyjnych z wykorzystaniem rozszerzenia Projektowanie konstrukcji drewnianych
- Niezależnie od materiału (np. płyta gipsowo-kartonowa z profilami formowanymi na zimno i płyty gipsowo-włóknowe jako poszycie)
Istnieje możliwość wymiarowania powierzchni z uwagi na warunki pożarowe przy użyciu metody zredukowanego przekroju. Redukcja jest stosowana na grubości powierzchni. Kontrolę obliczeń można przeprowadzić dla wszystkich materiałów drewnianych, które są dopuszczone dla obliczeń.
W przypadku drewna klejonego krzyżowo, w zależności od rodzaju kleju, można wybrać, czy możliwe jest odpadanie poszczególnych zwęglonych części warstwy, a tym samym, czy można spodziewać się zwiększonego zwęglenia w niektórych obszarach warstwy.
.png?mw=512&hash=4e74affa9ad0c7b703151c5085ac9b8e59171c23)
W bibliotece konstrukcji warstwowych dostępni są następujący producenci drewna klejonego krzyżowo:
- Binderholz (USA)
- KLH (USA, CAN)
- Kalesnikoff (USA, CAN)
- Nordic Structures (USA, CAN)
- Mercer Mass Timber
- SmartLam
- Sterling Structural
- Konstrukcje nośne wymienione w Lignatec wydanie 32 "Drewno klejone krzyżowo z produkcji szwajcarskiej"
Wczytanie konstrukcji z biblioteki konstrukcji warstw powoduje automatyczne przejęcie wszystkich istotnych parametrów. Biblioteka jest stale aktualizowana.
