Projekt farního kostela sv. Josefa v Holzkirchenu zahrnuje také kapli a společné předsálí se sakristií.
Sailer Stepan Partner GmbH
www.ssp-muc.com

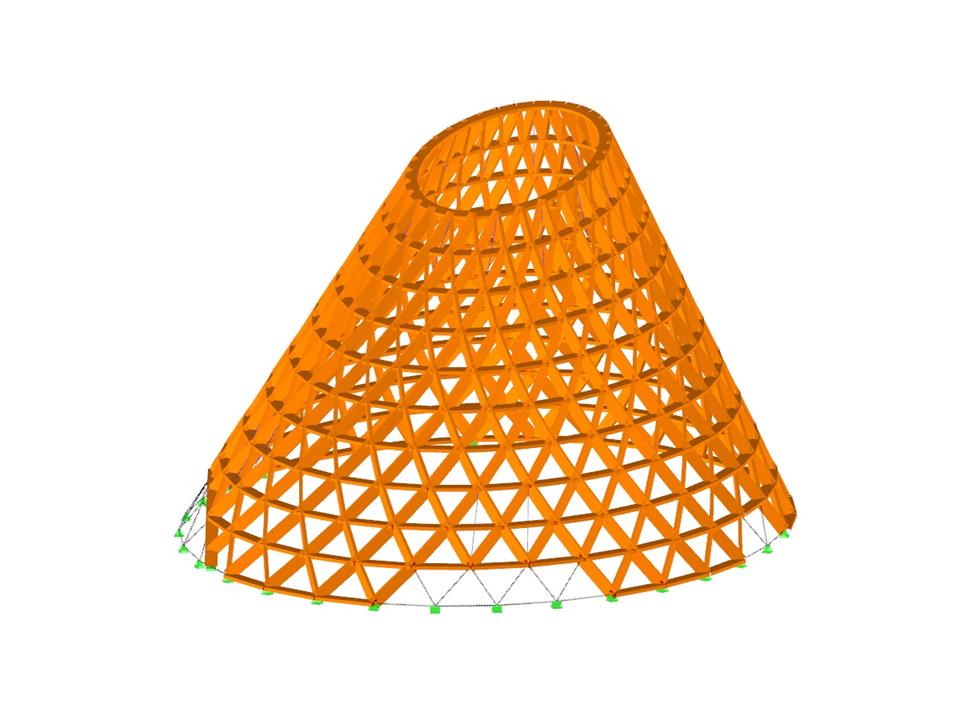

RSTAB model farního kostela sv. Josefa v Holzkirchenu, Německo (© Sailer Stepan Partner GmbH)
Sailer Stepan Partner GmbH
www.ssp-muc.com
RSTAB model farního kostela sv. Josefa v Holzkirchenu, Německo (© Sailer Stepan Partner GmbH)
Skořepinová konstrukce z lepeného lamelového dřeva
Nelze stáhnout
Projekt zákazníka / Pouze pro zobrazení
| Počet uzlů | 371 |
| Počet prutů | 1026 |
| Počet zatěžovacích stavů | 11 |
| Počet kombinací zatížení | 17 |
| Počet kombinací výsledků | 1 |
| Celková hmotnost | 130,731 t |
| Rozměry (metrické) | 30,744 x 34,774 x 27,500 m |
| Rozměry (imperiální) | 100.87 x 114.09 x 90.22 feet |
| Verze programu | 8.17.01 |
