We wrześniu 2017 ukończono budowę Design Building, będącego częścią Uniwersytetu Massachusetts w Amherst. Inwestycja warta 52 miliony dolarów jest jedną z największych konstrukcji drewnianych w USA i jednym z największych projektów kompozytów drewniano-betonowych na świecie.
Czteropiętrowy budynek uniwersytetu o powierzchni 87,500 ft² składa się z trzech wydziałów na terenie UMass Amherst z biurami, pracowniami, salami wykładowymi i laboratoriami.
Klient
Uniwersytet Massachusetts, Amherst, USA
www.umass.edu
Projekt architektoniczny
Leers Weinzapfel Associates Architects Boston, Massachusetts, USA
www.lwa-architects.com
Obliczenia konstrukcyjne
Equilibrium Consulting Inc. Vancouver, Kolumbia Brytyjska, Kanada
www.eqcanada.com
3D-Modell (© Alex Schreyer / UMass )
Czteropiętrowy budynek uniwersytetu o powierzchni 87,500 ft² składa się z trzech wydziałów na terenie UMass Amherst z biurami, pracowniami, salami wykładowymi i laboratoriami.
Klient
Uniwersytet Massachusetts, Amherst, USA
www.umass.edu
Projekt architektoniczny
Leers Weinzapfel Associates Architects Boston, Massachusetts, USA
www.lwa-architects.com
Obliczenia konstrukcyjne
Equilibrium Consulting Inc. Vancouver, Kolumbia Brytyjska, Kanada
www.eqcanada.com
3D-Modell (© Alex Schreyer / UMass )
Podmodele

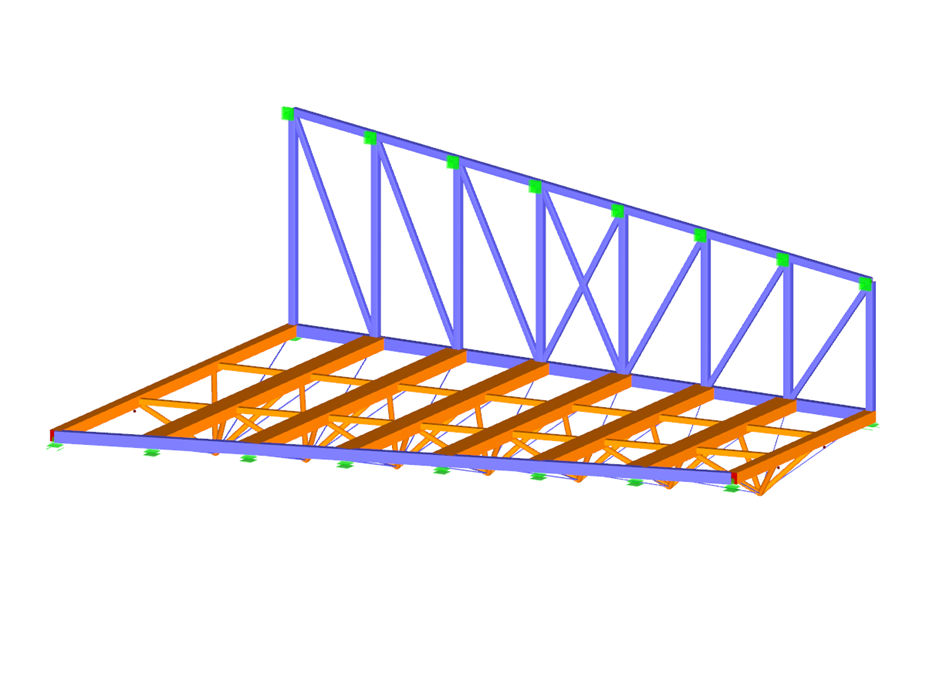

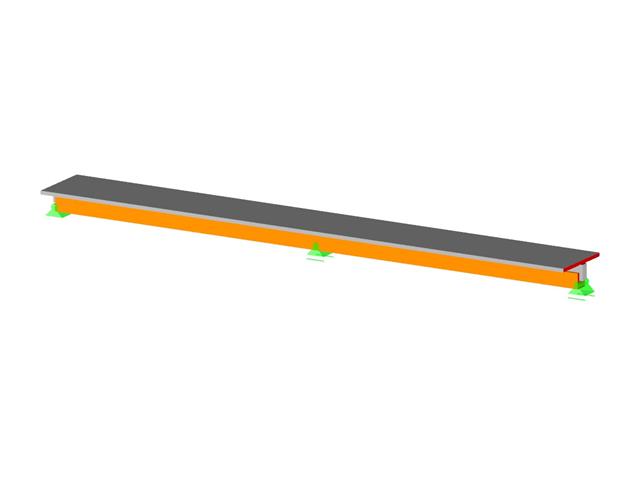

Kratownice stalowe i belki zespolone z drewna i betonu
Pobranie niemożliwe
Projekt klienta/tylko widok
| Liczba węzłów | 83 |
| Liczba linii | 153 |
| Liczba prętów | 150 |
| Ilość przypadków obciążenia | 3 |
| Ilość KO | 3 |
| Ciężar całkowity | 58,335 t |
| Wymiary (metryczne) | 25,847 x 18,532 x 11,368 m |
| Wymiary (imperialne) | 84.8 x 60.8 x 37.3 feet |
| Wersja programu | 5.12.01 |
Długość: 00:02:14 min
Długość: 00:01:27 min
Długość: 00:49:15 min
Baza informacji
Długość: 00:01:03 min
Długość: 00:03:19 min
Funkcja produktu
Długość: 00:01:06 min
Długość: 00:00:55 min
Funkcja produktu
Długość: 00:00:32 min
Długość: 00:57:23 min
Aby ocenić, czy w obliczeniach dynamicznych konieczne jest również uwzględnienie analizy drugiego rzędu, w normie EN 1998‑1, sekcje 2.2.2 i 4.4.2.2 zawarto współczynnik wrażliwości międzykondygnacyjnego znoszenia θ. Można ją obliczyć i przeanalizować za pomocą programów RFEM 6 i RSTAB 9.
Zgodnie z normami EN 1998-1 sekcje 2.2.2 i 4.4.2.2 do obliczeń stanu granicznego nośności należy przeprowadzić obliczenia z uwzględnieniem teorii drugiego rzędu (efekt P-Δ). Efekt ten nie musi być uwzględniany tylko w przypadku, gdy współczynnik wrażliwości międzykondygnacyjnej jest mniejszy niż 0,1.
Zarówno analiza drgań własnych, jak i analiza spektrum odpowiedzi przeprowadzane są na modelach liniowych Jeżeli w modelu występują nieliniowości, podlega on linearyzacji, dzięki czemu elementy nieliniowe nie są brane pod uwagę w dalszej analizie. Mogą to być na przykład pręty rozciągane, podpory nieliniowe lub przeguby nieliniowe. Celem artykułu jest pokazanie, w jaki sposób można je traktować w analizie dynamicznej.
Analiza dynamiczna w RFEM 6 i RSTAB 9 jest podzielona na kilka rozszerzeń. Rozszerzenie Analiza modalna jest niezbędne dla wszystkich innych rozszerzeń do analizy dynamicznej, ponieważ przeprowadza analizę drgań własnych dla modeli prętów, powierzchni i brył.
Czy odkryłeś już tabelaryczne i graficzne przedstawianie mas w punktach siatki? Po prawej, jest to również jeden z wyników analizy modalnej w programie RFEM 6. W ten sposób można sprawdzić importowane masy, które zależą od różnych ustawień analizy modalnej. Mogą być one wyświetlane w zakładce Masy w punktach siatki tabeli Wyniki. Tabela zawiera przegląd następujących wyników: Masa - kierunek przesuwny (mX, mY, mZ ), Masa - kierunek obrotowy (mφX, mφY, mφZ ) oraz suma mas. Czy nie byłoby lepiej, gdybyś jak najszybciej przeprowadził ocenę graficzną? Następnie można również wyświetlić graficznie masy w punktach siatki.
Jak już wiesz, po pomyślnym zakończeniu obliczeń wyniki przypadku obciążenia w Analizie modalnej są wyświetlane w programie. Die erste Eigenform ist für Sie also sofort grafisch oder animiert zu sehen. Dabei können Sie die Darstellung der Eigenformnormierung komfortabel anpassen. Erledigen Sie das am besten direkt im Ergebnisnavigator, wo Sie zur Visualisierung der Eigenformen eine von vier Optionen auswählen:
- Wert des Eigenformvektors uj auf 1 skalieren (berücksichtigt nur die Translationskomponenten)
- Auswahl der maximalen Translationskomponente des Eigenvektors und Einstellung auf 1
- Betrachtung der gesamten Eigenform (inklusive der Rotationskomponenten), Auswahl des Maximums und Einstellung auf 1
- Setzen der modalen Massen mi für jeden Eigenwert auf 1 kg
Ausführlichere Erläuterungen der Normierung der Eigenformen finden Sie hier: Instrukcja online .
Czy oprócz obciążeń statycznych chcesz uwzględnić również inne obciążenia jako masy? Program umożliwia to dla obciążeń węzłowych, prętowych, liniowych i powierzchniowych. W tym celu podczas definiowania obciążenia należy wybrać typ Obciążenie masą. Dla takich obciążeń należy zdefiniować masę lub składowe masy w kierunkach X, Y i Z. W przypadku mas węzłowych można dodatkowo zdefiniować momenty bezwładności X, Y i Z w celu modelowania bardziej złożonych punktów mas.
Często zachodzi potrzeba pominięcia mas. Dzieje się tak zwłaszcza w przypadku, gdy wyniki analizy modalnej mają być wykorzystane do analizy sejsmicznej. W tym celu wymagane jest 90% efektywnej masy modalnej w każdym kierunku. Pozwala to na pominięcie masy we wszystkich utwierdzonych podporach węzłowych i liniowych. Program automatycznie dezaktywuje powiązane masy.
Obiekty, których masy mają zostać pominięte w analizie modalnej, można również wybrać ręcznie. Dla lepszego widoku pokazaliśmy to ostatnie na rysunku. W wyniku wyboru przez użytkownika obiektów masowych wraz z skojarzonymi z nimi składowymi masowymi można pominąć masy.
