Model dla projektu klienta 921 „Nowo wybudowany stadion wielofunkcyjny w Uyo, Nigeria”
Po trzech latach budowy w 2014 roku w Uyo w Nigerii ukończono stadion z 30 000 miejsc. Na stadionie odbywać się będą ważne wydarzenia krajowe i międzynarodowe.
Uyo to stolica stanu Akwa Ibom State w południowej Nigerii, którą zamieszkuje około 400,000 mieszkańców.
Konstrukcja stalowa stadionu została stworzona przez firmę formTL z wykorzystaniem RSTAB.
formTL Ingenieure für Tragwerk und Leichtbau GmbH, Radolfzell, Niemcy
www.form-TL.de

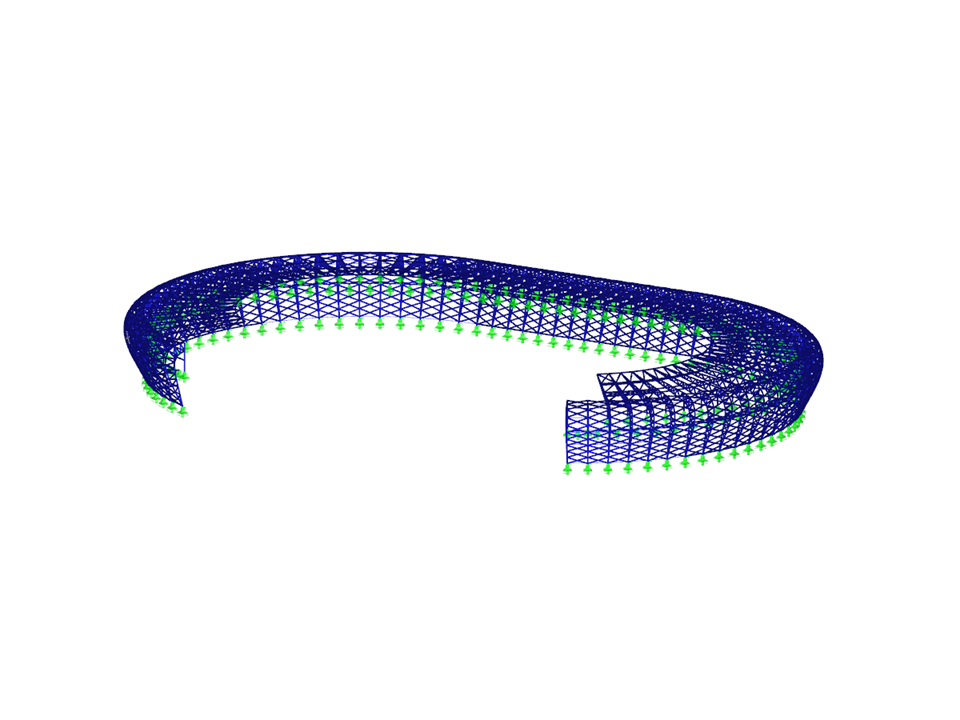

Model stadionu (© form LT)
Po trzech latach budowy w 2014 roku w Uyo w Nigerii ukończono stadion z 30 000 miejsc. Na stadionie odbywać się będą ważne wydarzenia krajowe i międzynarodowe.
Uyo to stolica stanu Akwa Ibom State w południowej Nigerii, którą zamieszkuje około 400,000 mieszkańców.
Konstrukcja stalowa stadionu została stworzona przez firmę formTL z wykorzystaniem RSTAB.
formTL Ingenieure für Tragwerk und Leichtbau GmbH, Radolfzell, Niemcy
www.form-TL.de
Model stadionu (© form LT)
Nowy wielofunkcyjny stadion w Uyo w Nigerii
Pobranie niemożliwe
Projekt klienta/tylko widok
Liczba węzłów | 6024 |
Liczba prętów | 12049 |
Ciężar całkowity | 1196,835 t |
Wymiary (metryczne) | 248,254 x 155,661 x 23,733 m |
Wymiary (imperialne) | 814.48 x 510.7 x 77.86 feet |
Wersja programu | 8.02.00 |
